Copertura di frequenza

Tutte le bande amatoriali da 1,8 a 70,5 MHz:

• 1,800 - 2,000 MHz (banda 160 m)
• 3,500 - 4,000 MHz (banda 80 m)
• 5,020 - 5,455 MHz (banda 60 m)*
• 7,000 - 7,300 MHz (banda 40 m)
• 10,100 - 10,150 MHz (banda 30 m)
• 14,000 - 14,350 MHz (banda 20 m)
• 18,068 - 18,168 MHz (banda 17 m)
• 21,000 - 21,450 MHz (banda 15 m)
• 24,890 - 24,990 MHz (banda 12 m)
• 28,000 - 29,700 MHz (banda 10 m)
• 50,000 - 54.000 MHz (banda 6 m)*
• 70.000 - 70.500 MHz (banda 4 m)*

(*) Fare riferimento ai piani di banda e alle leggi regionali applicabili per assegnazioni e limitazioni specifiche;

Potenza di uscita nominale

500 W ±0,5 dB, PEP o digitale;

Sarà necessario ridurre la potenza di uscita a circa 300 W per mantenere il consumo di corrente di rete al di sotto di 12 A se l'amplificatore viene utilizzato a una tensione di alimentazione inferiore a 200 V CA.

Distorsione di intermodulazione (IMD3)

Migliore di 30 dB al di sotto del PEP nominale;

Soppressione delle emissioni armoniche e parassite in uscita

Al di sotto di 30 MHz - migliore di 50 dBc al di sotto della potenza nominale;

Al di sopra di 30 MHz - migliore di 70 dBc al di sotto della potenza nominale;

Impedenze di ingresso

Valore nominale: 50 Ohm sbilanciati, connettori tipo UHF (SO-239A);

SWR: inferiore a 1,5 (tipicamente 1,2), intervallo continuo 1,8-70,5 MHz;

Bypass RF: SWR - inferiore a 1,1, 1,8-70,5 MHz;

Impedenza antenna

• Valore nominale: 50 Ohm sbilanciati;

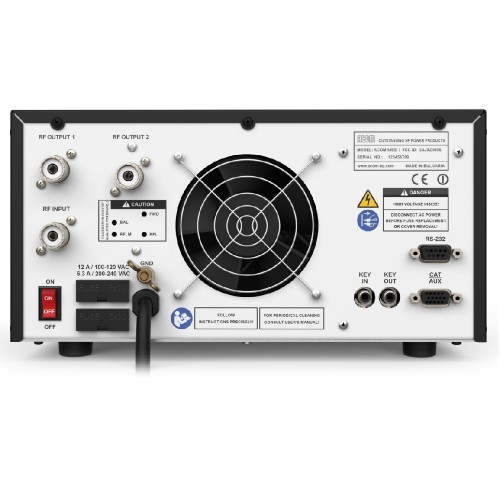

• Due uscite antenna disponibili:
• L'uscita RF OUTPUT 1 deve essere utilizzata per il collegamento diretto solo agli accordatori d'antenna ACOM 04AT o 06AT. Gli accordatori d'antenna ACOM 04AT e 06AT supportano antenne nelle bande da 160 a 6 metri;
• L'uscita RF OUTPUT 2 deve essere utilizzata per il collegamento diretto all'antenna o a un accordatore d'antenna non ACOM. Un'antenna ben accoppiata con un SWR inferiore a 1,5 può essere collegata a questa uscita per qualsiasi banda. Sebbene un basso ROS sia ottimo per qualsiasi banda, è estremamente importante sui 6 e 4 m;
• Connettori antenna: tipo PTFE UHF (SO-239A);

Guadagno di potenza RF

11,7 dB ±1,5 dB (tipicamente 35 W di potenza per la potenza nominale);

Tensione di alimentazione di rete

100-240 V CA ±10%, 50-60 Hz, monofase;

Consumo di corrente di rete alla potenza di uscita nominale

Fino a 1000 VA;

Fattore di potenza alla potenza nominale: 0,95 o superiore;

Consumo di corrente di rete in modalità a basso consumo energetico (attesa)

Meno di 1 VA;

Sicurezza e compatibilità elettromagnetica

Conforme ai requisiti CE di sicurezza e compatibilità elettromagnetica dell'Unione Europea;

Conforme alle normative della Federal Communications Commission (FCC) degli Stati Uniti - Identificativo FCC: 2AJXZ500S, Data di concessione: 19 aprile 2023;

Dimensioni e peso (in funzione, esclusi i cavi collegati)

LxPxA: 291x270x157 mm, 7,8 kg (11,5x10,7x6,2 pollici, 17,2 libbre);

Dimensioni e peso per la spedizione

LxPxA: circa 495x475x385 mm, 11,6 kg (19,5x18,7x15,2 pollici, 25,6 libbre);

Contattateci per i dettagli sulla spedizione;

Ambienti operativi

• Intervallo di temperatura: da -10 a +40 gradi Celsius (da 14 a 104 gradi F);
• Umidità relativa dell'aria: fino al 95% a +35 gradi Celsius (95 gradi F);
• Altezza sul livello del mare: fino a 3050 m (10000 piedi) senza deterioramento della potenza.

L'ACOM 500S è un amplificatore di potenza lineare all'avanguardia che copre tutte le bande amatoriali da 1,8 a 70,5 MHz e fornisce una potenza di uscita nominale di 500 W (PEP o digitale). Le informazioni operative dell'amplificatore sono visualizzate su un display a colori multifunzione ad alta risoluzione. L'ACOM 500S può essere controllato tramite i sei pulsanti sul pannello frontale o da remoto.

Facile da usare

Il funzionamento complessivo dell'ACOM 500S è estremamente semplificato: i menu a schermo sono intuitivi e facili da seguire e non sono richieste competenze specifiche da parte dell'operatore per cambiare banda di frequenza.

Controllo automatico intuitivo

Quando collegato a un ricetrasmettitore con funzionalità CAT, l'amplificatore monitorerà la frequenza operativa e cambierà banda di conseguenza. Anche se non collegato al CAT, l'amplificatore monitora la frequenza del segnale di ingresso tramite il frequenzimetro integrato e cambia automaticamente banda.

Display a colori ad alta risoluzione

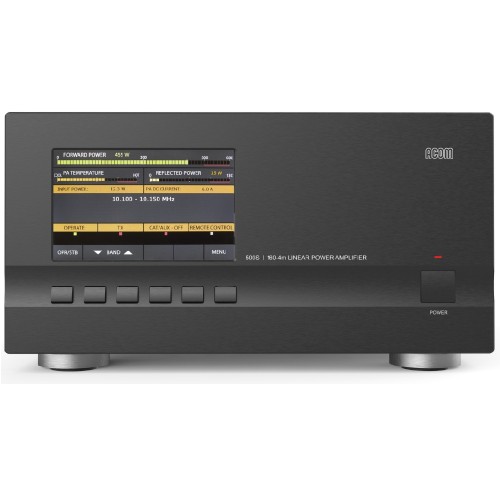

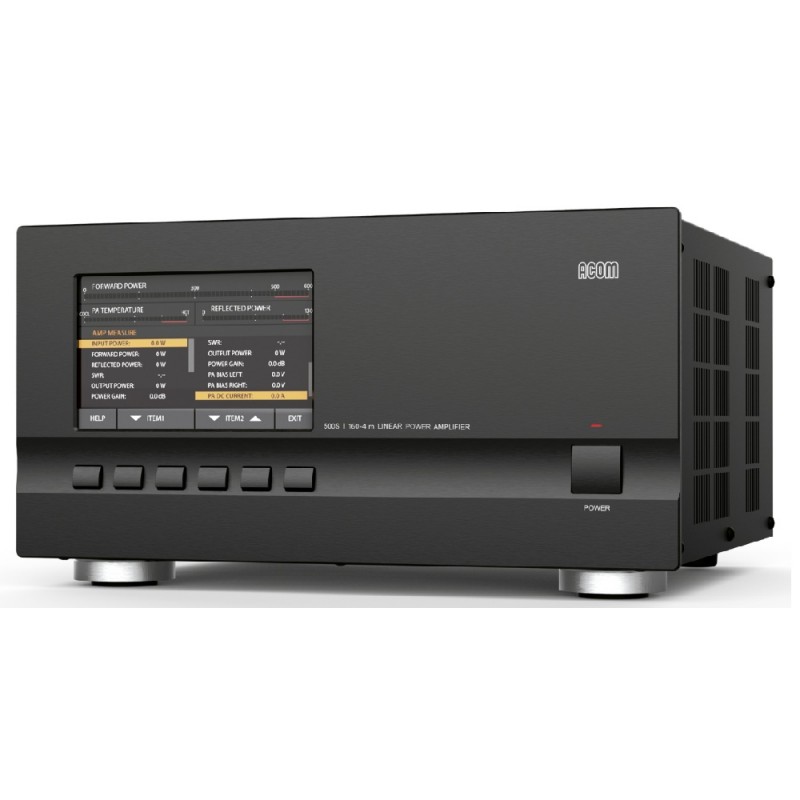

Tutte le indicazioni di stato dell'amplificatore sono spiegate tramite testo dettagliato visualizzato sul display a colori ad alta risoluzione da 5" (108x65 mm, 800x480 pixel e colore a 24 bit).

Indipendente dal transceiver

Compatibile con tutti i modelli di transceiver disponibili sul mercato - non necessita di segnali speciali: sono sufficienti "massa in trasmissione" e meno di 50 W di potenza di pilotaggio RF.

Tecnologia a transistor LDMOS

L'amplificatore ACOM 500S utilizza un robusto transistor LDMOS.

Circuito di ingresso a banda larga

Circuito di ingresso a banda larga, che fornisce un carico del transceiver con ROS inferiore a 1,5 senza risintonizzazione su tutta la gamma di frequenze da 1,8 a 70,5 MHz.

Intelligenza

Si autogestisce tramite circuiti di protezione a funzionamento continuo in tutte le modalità. L'operatore può monitorare numericamente più di 10 parametri dell'amplificatore in funzione.

Funzionalità di controllo remoto

Controllato a distanza tramite Internet tramite il dispositivo di controllo remoto Ethernet ACOM eBox (optional) e tramite porta RS-232.

Facile manutenzione

I dati dettagliati relativi a ciascuno degli ultimi interventi di protezione da guasti gravi vengono memorizzati nella memoria non volatile dell'amplificatore.

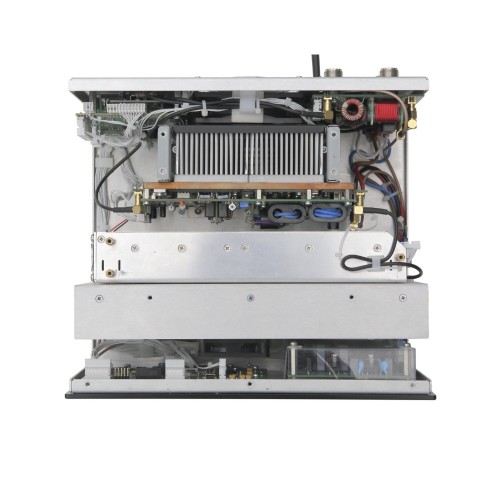

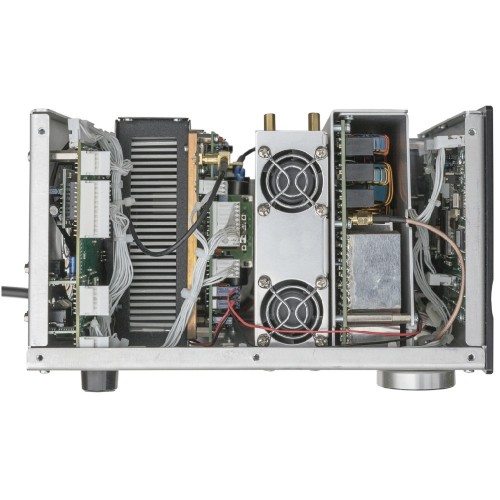

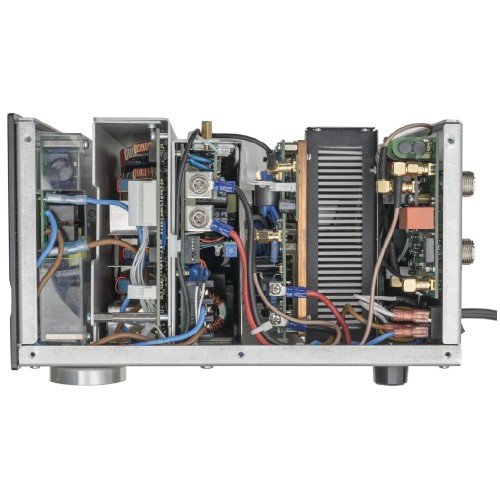

Costruzione compatta e leggera

Comodo per spedizioni e operazioni sul campo grazie alla struttura estremamente compatta e leggera e all'alimentatore switching integrato (SMPS). L'SMPS funziona con un intervallo di tensione di rete esteso di 100-240 V CA (potenza di uscita ridotta a circa 300 W PEP al di sotto dei 200 V CA), senza commutazione interna. La corrente assorbita è puramente sinusoidale, con correzione del fattore di potenza (PFC) e con limitazione della corrente di spunto. Ciò rende il funzionamento di reti e generatori instabili semplice e senza problemi.

Compatibilità elettromagnetica

La perfetta compatibilità elettromagnetica (EMC) sia con dispositivi altamente sensibili che con i dispositivi potenti della stazione radio (ricevitori, computer, altri amplificatori) supera i requisiti EMC standard grazie all'utilizzo di filtri a radiofrequenza integrati.
