Copertura di frequenza

Tutte le bande amatoriali da 1,8 a 29,7 MHz:

• 1,800 - 2,000 MHz (banda 160 m)
• 3,500 - 4,000 MHz (banda 80 m)
• 7,000 - 7,300 MHz (banda 40 m)
• 10,100 - 10,150 MHz (banda 30 m)
• 14,000 - 14,350 MHz (banda 20 m)
• 18,068 - 18,168 MHz (banda 17 m)
• 21,000 - 21,450 MHz (banda 15 m)
• 24,890 - 24,990 MHz (banda 12 m)
• 28,000 - 29,700 MHz (banda 10 m)

Si prega di fare riferimento ai piani di banda e alle leggi regionali applicabili per assegnazioni e limitazioni specifiche;

Potenza di uscita nominale

1500 W, PEP o portante continua, nessun limite di modalità (con alimentazione di rete 200/240 V CA);

In modalità continua (RTTY, ecc.) per trasmissioni di durata superiore a 15 minuti (fino a diverse ore a seconda della temperatura ambiente), è necessario montare la ventola ausiliaria opzionale);

Sintonizzazione automatica

Adattamento dell'impedenza di carico - meno di 3 secondi;

Cambio di banda - meno di 1 secondo;

Cambio di segmento - meno di 0,2 secondi;

Memorie di sintonia

Memoria non volatile per un massimo di 10 antenne per segmento di frequenza;

Distorsione di intermodulazione

Migliore di 35 dB al di sotto della potenza PEP nominale;

Ronzio e rumore

Migliore di 35 dB al di sotto della potenza nominale;

Soppressione delle armoniche in uscita

Migliore di 50 dB al di sotto della potenza nominale;

Potenza di pilotaggio

Tipicamente 50 W per 1500 W di potenza;

Impedenze di ingresso e uscita

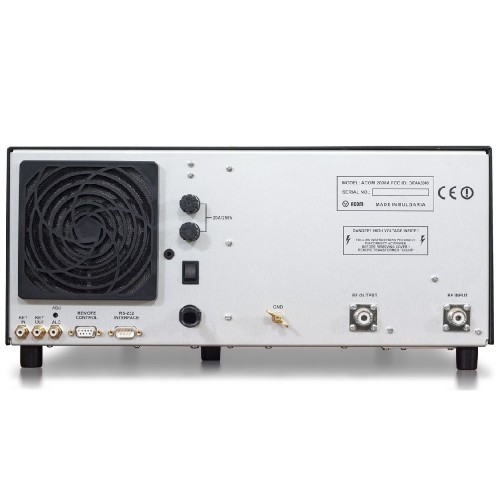

Valore nominale: 50 Ohm sbilanciati, connettori di tipo UHF (SO-239);

Circuito di ingresso: banda larga, ROS inferiore a 1,3:1, 1,8-30 MHz in continuo (nessuna sintonia, nessuna commutazione);

ROS del percorso di bypass inferiore a 1,1:1, 1,8-30 MHz in continuo;

Capacità di adattamento dell'impedenza di uscita (antenna): ROS fino a 3:1 (2:1 per 160 m) o superiore a livelli di uscita ridotti; Automatizzato;

Guadagno RF

14,5 dB tipici, risposta in frequenza inferiore a 0,5 dB (potenza di pilotaggio 50-60 W per l'uscita nominale);

T/R e manipolazione

Relè a vuoto: compatibile con QSK;

Valvole e circuito

Tetrodi 4CX800A/GU74b (2 pezzi); griglia resistiva, uscita PI-L con retroazione RF negativa. Tensione di griglia schermo regolata;

ALC

ALC: derivata dalla corrente di rete, -11 V max, regolabile dal pannello posteriore;

Misurazione

Completo. L'unità di controllo remoto fornisce un monitoraggio flessibile di tutti i parametri operativi dell'amplificatore;

Protezione

• Limitazione della corrente di rete e dello schermo;
• Spunto di potenza (soft-start incluso);
• Interruzione per potenza riflessa eccessiva;
• Archi RF;
• Protezione dell'accesso con password se necessaria;
• Corretta sequenza T/R;
• Surriscaldamento dello scarico dei tubi;
• Interblocco del coperchio e leva di sicurezza per alta tensione;

Diagnosi guasti

Display e LED dell'unità di controllo remoto, più informazioni sui 12 eventi più recenti;

Diagnostica remota tramite dispositivo di controllo remoto Ethernet eBox (opzionale);

Interfaccia RS-232 per il collegamento al PC;

Raffreddamento

Aria forzata su tutto il cabinet;

Ventola isolata in gomma;

Trasformatore alta tensione

3,5 kVA con nucleo Unisil-H avvolto a nastro;

Tensione di alimentazione di rete

90-132 V CA / 180-264 V CA (prese nominali 100, 120, 200, 220 e 240 V, tolleranza +10% -10%), 50-60 Hz, monofase;

Consumo di corrente di rete

Fino a 3500 VA di potenza nominale da rete 200/240 V CA;

Fino a 2400 VA a 1000 W di potenza da rete 100/120 V CA;

Lunghezza cavo amplificatore - RCU

3 m;

Lunghezza massima del cavo fino a 20 m;

Invece del cavo RCU-Amp più lungo, si consiglia di collegare l'amplificatore a una rete Ethernet tramite ACOM eBox e di utilizzare le sue funzionalità di controllo remoto tramite un computer;

Sicurezza e compatibilità elettromagnetica

Conforme ai requisiti CE di sicurezza e compatibilità elettromagnetica dell'Unione Europea;

Conforme alle normative della Federal Communications Commission (FCC) degli Stati Uniti - Identificativo FCC: OITAA2000, Data di concessione: 22 giugno 1999;

Dimensioni e peso (in funzione, esclusi i cavi di collegamento)

Amplificatore, LxPxA: 440x500x180 mm, 36,5 kg (17,3x19,7x7,1 pollici, 80,5 libbre);

Telecomando, LxPxA: 170x138x63 mm (6,7x5,4x2,5 pollici);

Dimensioni e peso per la spedizione

Spedito in 2 scatole;

Scatola dell'amplificatore (incluso telecomando e cavo di collegamento), LxPxA: circa 610x590x390 mm, 25,5 kg (24,1x23,3x15,4 pollici, 56,3 libbre);

Scatola del trasformatore ad alta tensione, LxPxA: circa 330x390x370 mm, 17,5 kg (13,0x15,4x14,6 pollici, 38,6 libbre);

Contattateci per i dettagli sulla spedizione;

Ambienti operativi

Intervallo di temperatura: da 0 a +50 gradi Celsius (da 32 a 122 gradi F);

Umidità relativa dell'aria: fino al 95% a +35 gradi Celsius (95 gradi F);

Altezza sul livello del mare: fino a 3050 m (10000 piedi) senza deterioramento della potenza in uscita.

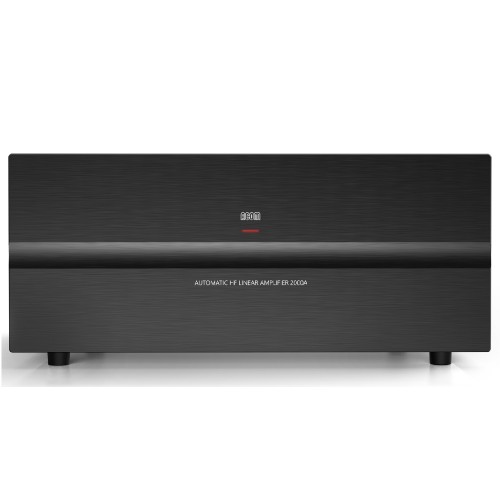

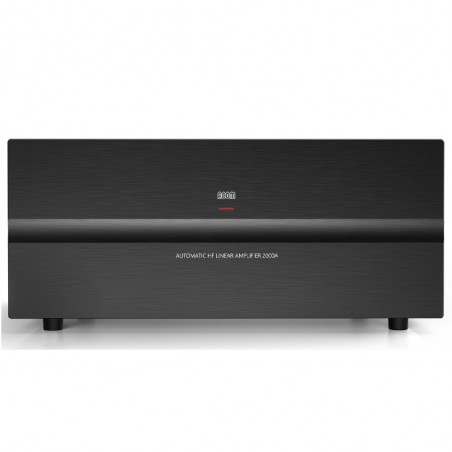

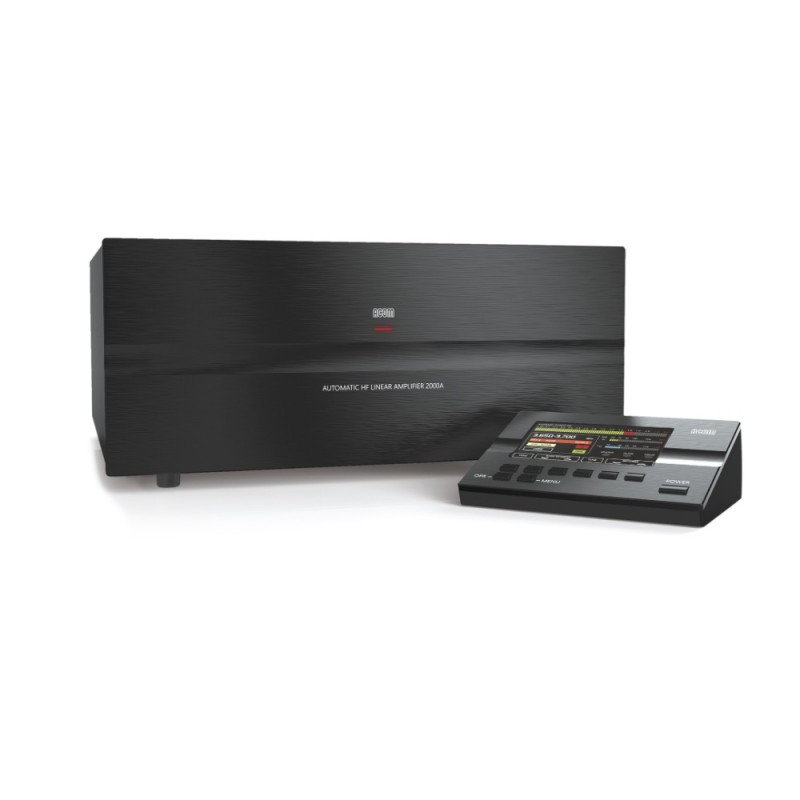

L'amplificatore lineare automatico HF ACOM 2000A è l'amplificatore HF più avanzato al mondo progettato per uso amatoriale. L'ACOM 2000A è il primo amplificatore HF amatoriale a includere sia la sintonizzazione completamente automatica che sofisticate funzionalità di controllo digitale. Questo nuovo e rivoluzionario amplificatore offre la massima potenza legale in tutte le modalità e funziona su tutte le bande amatoriali HF.

Un nuovo standard nelle caratteristiche e nelle prestazioni degli amplificatori

L'ACOM 2000A rappresenta un importante passo avanti nella progettazione di amplificatori HF all'avanguardia. Cambia per sempre il modo in cui i radioamatori utilizzano gli amplificatori di potenza HF nelle loro stazioni.

La sintonizzazione automatica istantanea rende i lenti e macchinosi cambi di banda un ricordo del passato.

Un accordatore d'antenna integrato ad ampio raggio adatta carichi con un elevato rapporto di ROS (fino a 3:1), eliminando spesso il costo e la complessità di un accordatore d'antenna esterno ad alta potenza.

Circuiti di protezione avanzati garantiscono la sicurezza dell'amplificatore in ogni potenziale combinazione di condizioni operative.

Le funzioni di diagnostica remota e il design modulare facilitano l'isolamento e la riparazione dei guasti.

Tecnologia all'avanguardia per un design classico

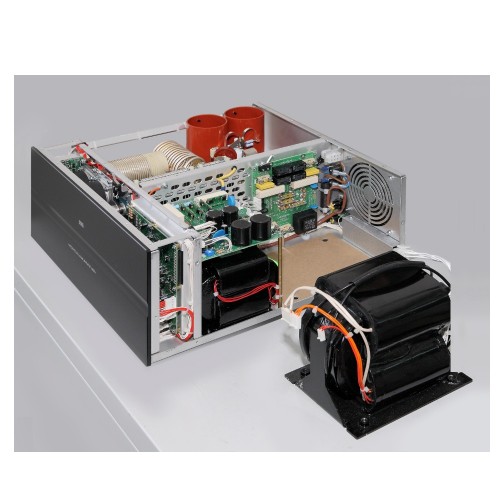

Il cuore dell'ACOM 2000A è un classico amplificatore HF, che impiega due tetrodi ceramici-metallici ad alte prestazioni 4CX800A operanti in una configurazione a griglia.

Questo design è stato scelto per la sua stabilità intrinseca e la bassissima produzione di emissioni spurie. ACOM ha abbinato questa collaudata configurazione alla più avanzata tecnologia di controllo digitale odierna per creare un amplificatore con prestazioni, caratteristiche e affidabilità eccezionali.

Funzionamento a valvole abbinate

A partire dal 1° gennaio 2024, viene utilizzato un NUOVO tetrodo ceramico-metallico ad alte prestazioni 4CX800A abbinato per la massima efficienza.

Fino alla fine del 2023, l'amplificatore è stato prodotto con valvole Svetlana GU74B (4CX800A).

Segnale pulito

Tetrodi pilotati da griglia, feedback negativo del catodo, eccellente carico del ricetrasmettitore (in genere con un ROS di ingresso inferiore a 1,2:1) e tensione di SG regolata si traducono in un'uscita con distorsione estremamente bassa. I valori tipici di IMD misurati sono -40 dB (terzo ordine) e -45 dB (quinto ordine). La classica rete Pi-L, le bobine completamente in aria (senza ferrite) e il layout accuratamente progettato del serbatoio di uscita offrono emissioni armoniche tipiche fino a -55 dBc (secondo ordine) e inferiori a -70 dBc (terzo ordine e oltre). Pertanto, la probabilità di QRM, BCI o TVI è drasticamente ridotta al minimo.

Sintonizzazione automatica

Le funzioni di sintonizzazione automatica dell'ACOM 2000A rappresentano una vera svolta nella progettazione di amplificatori HF. Non pensate mai a un ATU per ROS fino a 3:1 (2:1 sui 160 m). L'adattamento delle impedenze effettive dell'antenna al carico ottimale delle valvole è completamente automatizzato. In genere richiede 1 secondo e non richiede alcuna competenza specifica. Eliminando completamente le lunghe procedure di messa a punto, l'ACOM 2000A offre ai concorrenti un vero vantaggio. Ora è possibile cambiare banda senza pensarci due volte. È possibile lavorare su qualsiasi moltiplicatore individuato tramite il software "punta e scatta", indipendentemente dalla banda. E si ha sempre la certezza che l'amplificatore sia correttamente sintonizzato e funzioni in sicurezza.

L'amplificatore segue automaticamente la banda e la frequenza del ricetrasmettitore in meno di un secondo. Non sono necessari cavi speciali. Basta un punto in CW o un "Ah" in SSB.

L'ACOM 2000A suddivide ogni banda amatoriale in più segmenti di frequenza. L'utente può memorizzare fino a 10 set di regolazioni di sintonia per ogni segmento di frequenza, consentendo impostazioni individuali per più antenne su ciascuna banda. Il ROS può aumentare considerevolmente quando un'antenna viene utilizzata lontano dalla sua frequenza di risonanza. A differenza di altri amplificatori oggi sul mercato, la rete di adattamento in uscita dell'ACOM 2000 consente all'amplificatore di funzionare a piena potenza, anche con ROS fino a 3:1 (2:1 sui 160 m).

Controllo digitale avanzato

Il controllo a microprocessore migliora le prestazioni e rende possibile un'ampia gamma di nuove funzionalità avanzate.

QSK

Full break-in (QSK) basato su un relè a vuoto integrato. La sequenza di commutazione trasmissione/ricezione è garantita da un microprocessore dedicato.

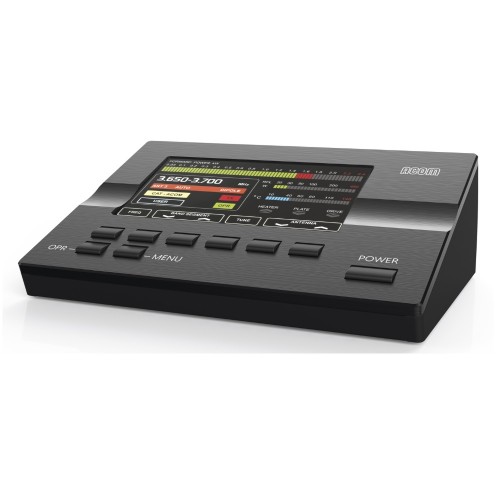

Unità di controllo remoto

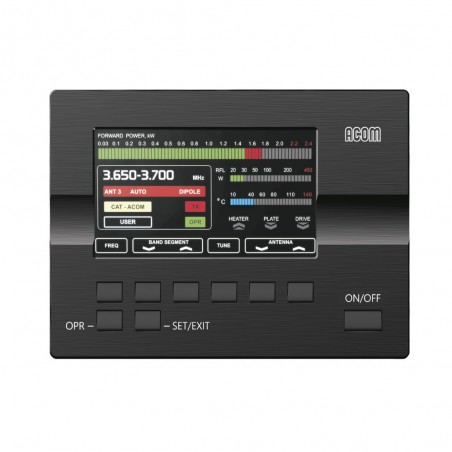

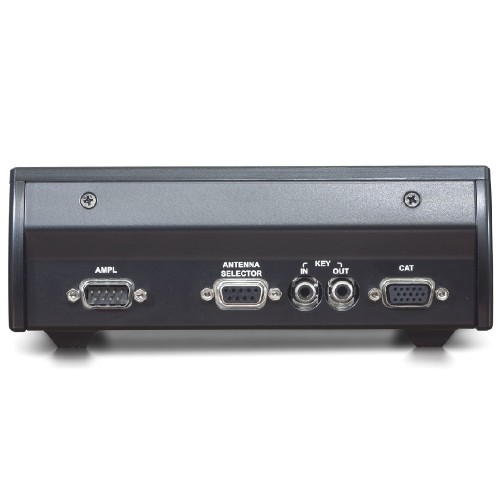

Solo l'unità di controllo remoto deve essere posizionata vicino all'operatore. L'unità principale può essere installata fino a 3 metri (10 piedi) di distanza. Le funzionalità dell'unità di controllo remoto includono: visualizzazione dello stato dell'amplificatore sul display LCD, controllo di tutte le funzioni, misurazione e/o monitoraggio dei 20 parametri più importanti, assistenza tecnica a bordo, suggerimenti per la risoluzione dei problemi, registrazione delle ore di funzionamento, password fornita.

Protezione

Tutte le tensioni e correnti delle valvole, tensioni di alimentazione, surriscaldamento, overdrive, flusso d'aria di raffreddamento insufficiente, archi RF interni ed esterni (nell'amplificatore, nel selettore d'antenna, nel sintonizzatore o nelle antenne), sequenziamento T/R, commutazione a caldo dei contatti dei relè d'antenna, qualità dell'adattamento dell'antenna, potenza riflessa, dati memorizzati, corrente di spunto all'accensione e blocco del coperchio per la sicurezza dell'operatore. L'adattamento dell'antenna può essere ottenuto in meno di 10 secondi e a un quarto della potenza di uscita nominale, il che riduce il rischio di interferenze con altre stazioni e aumenta la sicurezza dei componenti dell'amplificatore.

Manutenzione semplice

Il sistema di protezione rende difficile danneggiare l'amplificatore. Le informazioni sugli ultimi 12 interventi di protezione vengono memorizzate per la diagnostica remota tramite PC o Internet.

Funzionalità di controllo remoto

Controllo remoto tramite Internet tramite il dispositivo di controllo remoto Ethernet ACOM eBox (opzionale) e tramite una porta RS-232.

Il dispositivo ACOM eBox consente la piena integrazione in qualsiasi configurazione di stazione gestita da computer. Tutte le funzioni sono accessibili da un PC tramite browser Internet. La rete locale può includere più di un set di amplificatori/antenna in funzione in un sistema.
