Copertura di frequenza

Tutte le bande amatoriali da 1,8 a 54 MHz:

• 1,800 - 2,000 MHz (banda 160 m)
• 3,500 - 4,000 MHz (banda 80 m)
• 7,000 - 7,300 MHz (banda 40 m)
• 10,100 - 10,150 MHz (banda 30 m)
• 14,000 - 14,350 MHz (banda 20 m)
• 18,068 - 18,168 MHz (banda 17 m)
• 21,000 - 21,450 MHz (banda 15 m)
• 24,890 - 24,990 MHz (banda 12 m)
• 28,000 - 29,700 MHz (banda 10 m)
• 50,000 - 54,000 MHz (banda 6 m)*

(*) Si prega di fare riferimento al Piani di banda regionali applicabili e leggi per allocazioni e limitazioni specifiche;

Potenza in uscita

1000 W PEP o portante continua, nessun limite di modo;

Distorsione di intermodulazione

Migliore di 35 dB al di sotto della potenza nominale;

Ronzio e rumore

Migliore di 40 dB al di sotto della potenza nominale;

Soppressione delle armoniche in uscita

1,8-29,7 MHz - migliore di 50 dB al di sotto della potenza nominale;

50-54 MHz - migliore di 66 dB al di sotto della potenza nominale;

Impedenze di ingresso e di uscita

Valore nominale: 50 Ohm sbilanciati, connettori di tipo UHF (SO-239A);

Circuito di ingresso: banda larga, ROS inferiore a 1,3:1, 1,8-54 MHz in continuo (nessuna sintonia, nessuna commutazione);

ROS del percorso di bypass inferiore a 1,1:1, 1,8-54 MHz in continuo;

Capacità di adattamento dell'impedenza di uscita (antenna): SWR fino a 3:1 o superiore;

Guadagno RF

12,5 dB in genere, risposta in frequenza inferiore a 1 dB (potenza di pilotaggio 50-60 W per uscita nominale);

Tensione di alimentazione di rete

85-132 V CA / 170-264 V CA (prese nominali 100, 110, 120, 200, 210, 220, 230 e 240 V, tolleranza +10% -15%), 50-60 Hz, monofase;

Consumo di energia di rete

2200 VA alla potenza nominale;

Sicurezza e compatibilità elettromagnetica

Conforme ai requisiti di sicurezza e compatibilità elettromagnetica CE dell'Unione Europea;

Conforme alle normative della Federal Communications Commission (FCC) degli Stati Uniti - Identificativo FCC: OITAA1000, Data di concessione: 13 dicembre 2000;

Dimensioni e peso (in funzione, esclusi i cavi collegati)

LxPxA: 422x355x195 mm, 22 kg (16,7x14,0x7,7 pollici, 48,5 libbre);

Dimensioni e peso per la spedizione

LxPxA: circa 630x570x410 mm, 25,5 kg (24,8x22,5x16,2 pollici, 56,3 libbre),

dati aggiornati a settembre 2024;

Ambienti operativi

• Intervallo di temperatura: da 0 a +50 gradi Celsius (da 32 a 122 gradi F);
• Umidità relativa dell'aria: fino al 95% a +35 gradi Celsius (95 gradi F);
• Altezza sul livello del mare: fino a 3050 m (10000 piedi) senza deterioramento della potenza in uscita.

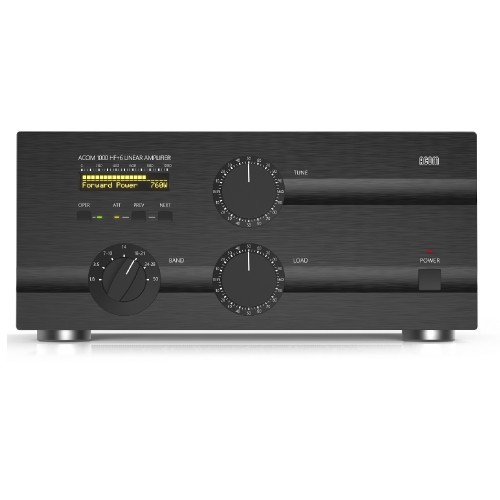

L'ACOM 1000 è un amplificatore lineare completo e autonomo che copre tutte le bande amatoriali da 1,8 a 54 MHz e fornisce una potenza di uscita di oltre 1000 W con un pilotaggio dell'eccitatore inferiore a 60 W.

Facile da usare

Il TRI (True Resistance Indicator) è un potente strumento di sintonizzazione che, insieme all'attenuatore di ingresso a controllo automatico, aiuta l'operatore ad adattare le antenne in modo rapido e preciso (in genere 5-10 secondi). La funzione di auto-attivazione (quando abilitata) mantiene l'amplificatore in modalità OPERATE, risparmiando così tempo e operazioni manuali.

Non è necessario alcun accordatore d'antenna

Non sono necessari pesanti accordatori d'antenna esterni per un ROS fino a 3:1 (e superiore su alcune bande). L'amplificatore svolgerà le funzioni di un accordatore d'antenna, consentendo così di cambiare antenna più velocemente e di utilizzarla su una gamma di frequenze più ampia (risparmiando tempo di sintonizzazione).

Facile da usare e durevole

Un amplificatore facile da usare e che si auto-gestisce. È progettato per resistere in sicurezza a una potenza riflessa fino a 300 W, a picchi di pilotaggio fino a 100 millisecondi di durata, a "code" RF dopo il rilascio del PTT o del tasto, a errori di sintonia involontari dell'operatore, ecc. Inoltre, non smette di funzionare con una linea CA "soft" e fornisce più della metà della potenza a solo il 75% della tensione di rete nominale. Resiste a cadute di tensione fino a 10 millisecondi (fino a zero) e a picchi di tensione di linea fino a +15%, il che è importante soprattutto quando utilizzato durante field day, spedizioni DX e altri eventi portatili.

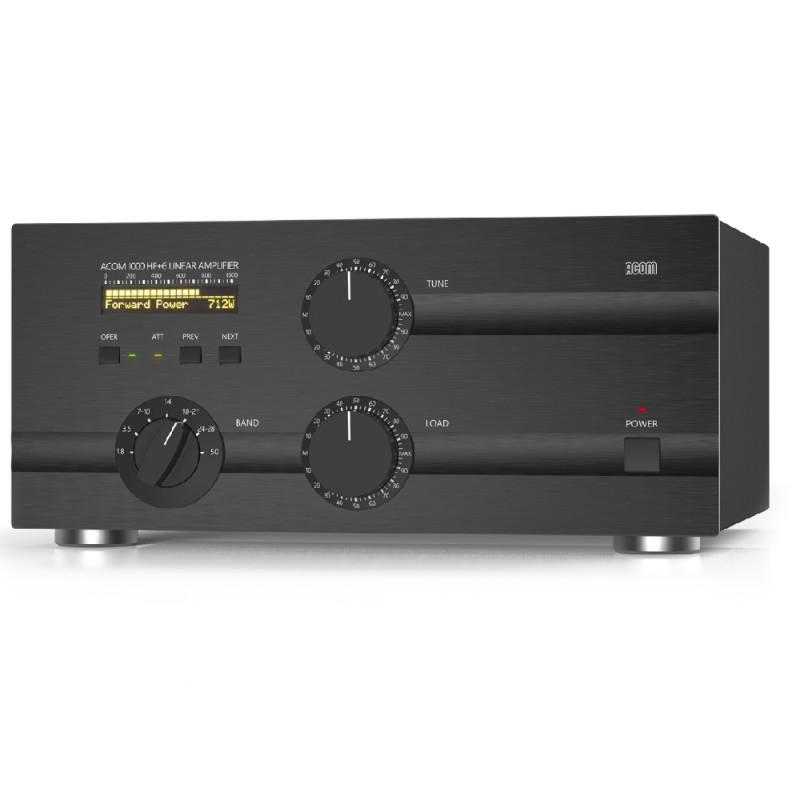

Display OLED per i commenti

Tutte le indicazioni sullo stato dell'amplificatore sono spiegate tramite testo dettagliato visualizzato sul display OLED a matrice di punti. La striscia superiore dell'OLED indica sempre la potenza diretta di picco. Sono presenti indicatori LED per le condizioni di OPERATE, attenuazione attiva e ON/OFF.

Facile manutenzione

Le indicazioni sullo stato interno dell'amplificatore vengono memorizzate in una memoria non volatile per gli ultimi 7 interventi di protezione automatica. Queste informazioni possono essere inoltrate al vostro rivenditore per la diagnostica. Utilizzando un'applicazione EXCEL (disponibile gratuitamente presso ACOM o il vostro rivenditore) e un PC, potete anche decodificare le firme in autonomia.

Meno rumore in stazione

Il bypass degli ingressi e i relè dell'antenna a vuoto sono praticamente silenziosi anche in modalità QSK CW grazie al loro speciale montaggio.

Sintonizzazione efficiente

Meno QRM e migliore compatibilità elettromagnetica durante la sintonia. L'adattamento dell'antenna può essere ottenuto in meno di 10 secondi a un quarto della potenza di uscita nominale.

Indipendente dal ricetrasmettitore

L'amplificatore funziona senza segnali speciali dal ricetrasmettitore: sono sufficienti "Ground on TX" e 60 W di potenza di pilotaggio RF.

Adattamento in ingresso a banda larga

Circuito di adattamento in ingresso a banda larga che garantisce un ottimo carico al ricetrasmettitore su tutto lo spettro da 1,8 MHz a 54 MHz.

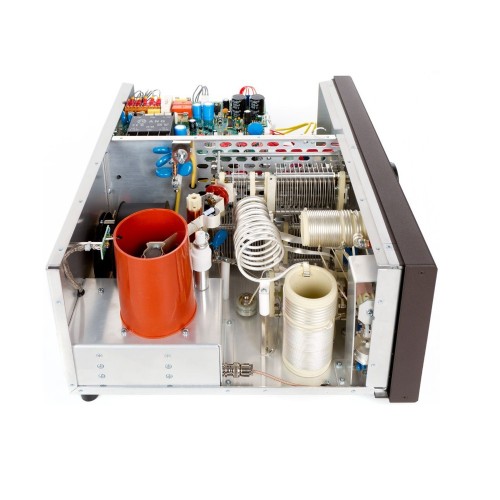

Funzionamento a valvola singola

A partire dal 1° gennaio 2024, viene utilizzato un NUOVO singolo tetrodo ceramico-metallico ad alte prestazioni 4CX800A con dissipazione di placca di 800 W (raffreddamento ad aria forzata, pilotato da griglia) per la massima efficienza.

Fino alla fine del 2023, l'amplificatore è stato prodotto con valvola Svetlana GU74B (4CX800A).

Protezione della valvola

Monitoraggio e protezione permanenti delle tensioni e correnti di placca e griglia, nonché della temperatura dell'aria di scarico. Il Bias Optimizer riduce il calore dissipato dalla valvola ed è presente una protezione automatica contro il surriscaldamento in conformità con le specifiche del produttore della valvola.

Protezione da arco RF in uscita

È presente una protezione da arco RF in uscita. Protegge l'amplificatore, l'antenna, il selettore d'antenna e il sintonizzatore da gravi danni in caso di possibile guasto.

Protezione da alta tensione

Protezione dalla corrente di spunto dell'alimentatore ad alta tensione, che elimina il rischio di interferire con dispositivi sensibili collegati allo stesso circuito di rete (importante per l'uso portatile). Inoltre, l'amplificatore può essere configurato per 8 diverse tensioni di linea nominali: 100, 110, 120, 200, 210, 220, 230 o 240 V CA, 50 o 60 Hz.

Monitoraggio continuo e/o misurazione selezionabile

Misurazione continua e/o monitoraggio selezionabile dei 12 parametri più importanti dell'amplificatore, dell'eccitatore e delle antenne tramite display OLED.
