Copertura di frequenza standard

Tutte le bande amatoriali da 1,8 a 54 MHz:

• 1,800 - 2,000 MHz (banda 160 m)
• 3,500 - 4,000 MHz (banda 80 m)
• 5,020 - 5,455 MHz (banda 60 m)*
• 7,000 - 7,300 MHz (banda 40 m)
• 10,100 - 10,150 MHz (banda 30 m)
• 14,000 - 14,350 MHz (banda 20 m)
• 18,068 - 18,168 MHz (banda 17 m)
• 21,000 - 21,450 MHz (banda 15 m)
• 24,890 - 24,990 MHz (banda 12 m)
• 28,000 - 29,700 MHz (banda 10 m)
• 50,000 - 54.000 MHz (banda 6 m)*

(*) Si prega di fare riferimento ai piani di banda e alle leggi regionali applicabili per assegnazioni e limitazioni specifiche;

Potenza di uscita nominale

1000 W ±0,5 dB, PEP o portante continua, senza limitazione di modo;

Sarà necessario ridurre la potenza di uscita a circa 500 W per mantenere il consumo di corrente di rete al di sotto di 10 A se l'amplificatore viene utilizzato a una tensione di alimentazione inferiore a 200 V CA.

Distorsione di intermodulazione (IM3)

Migliore di 31 dB al di sotto del PEP nominale;

Soppressione delle emissioni armoniche e parassite in uscita

Migliore di 60 dB (tipicamente 65 dB);

Impedenze di ingresso e uscita

Valore nominale: 50 Ohm sbilanciati, connettori di tipo UHF (SO-239);

Circuito di ingresso: banda larga, ROS inferiore a 1,2 (tipicamente 1,1), intervallo continuo 1,8-54 MHz senza risintonizzazione o commutazione;

Percorso di bypass RF: ROS inferiore a 1,1, 1,8-54 MHz;

ROS accettabile al carico di uscita (antenna): fino a 3 con riduzione proporzionale della potenza e fino a 1,5 per la piena potenza di uscita;

Guadagno di potenza RF

14 dB ±1 dB (tipicamente 40 W per una potenza di uscita di 1000 W);

Tensione di alimentazione di rete

100-240 V CA, ±10%, 50-60 Hz, monofase;

Al di sotto di 200 V CA la potenza di uscita si riduce a 500 W;

Consumo di corrente di rete a piena potenza di uscita

Fattore di potenza pari o superiore a 0,95;

Fino a 2100 VA alla potenza nominale da una rete elettrica da 200/240 V CA;

Fino a 1100 VA a 500 W di uscita da alimentazione di rete 100/120 V CA;

Consumo di corrente di rete in modalità a basso consumo energetico (attesa)

Meno di 1 VA;

Controllo di ricezione/trasmissione

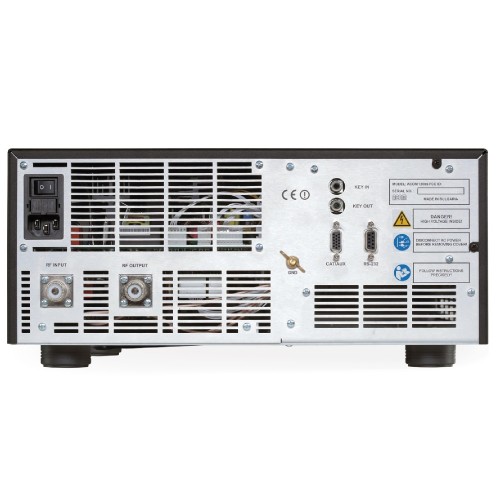

KEY-IN - Connettore Phono RCA

• Tensione applicata all'uscita di manipolazione del ricetrasmettitore: fino a +12 V;
• Flusso di corrente a circuito chiuso all'uscita di manipolazione del ricetrasmettitore: fino a 6 mA;

KEY-OUT - Connettore Phono RCA open-drain

• Resistenza di uscita: non superiore a 120 Ohm;
• Tensione massima consentita a circuito aperto proveniente dal collegamento di dispositivi esterni: +50 V;
• Flusso di corrente massimo consentito a circuito chiuso da dispositivi esterni: 20 mA;

Tempo minimo richiesto di sequenziamento tra l'invio di una richiesta di trasmissione (segnale KEY-IN "massa in trasmissione") e l'applicazione della potenza di pilotaggio RF al connettore RF INPUT per la commutazione sicura da ricezione a trasmissione: 10 ms.

Sicurezza e compatibilità elettromagnetica

• Conforme ai requisiti di sicurezza e compatibilità elettromagnetica CE dell'Unione Europea;
• Conforme alle normative della Federal Communications Commission (FCC) degli Stati Uniti - Identificativo FCC: 2AJXZ1200S, Data di concessione: 21 settembre 2017;

Dimensioni e peso (in funzione, esclusi i cavi collegati e la barra di inclinazione aperta)

LxPxA: 372x418x162 mm, 16 kg (14,7x16,5x6,4 pollici, 35,3 libbre);

Dimensioni e peso per la spedizione

LxPxA: circa 620x580x380 mm, 20,0 kg (24,5x22,9x15,0 pollici, 44,1 libbre);

Ambienti operativi

• Intervallo di temperatura: da -10 a +40 gradi Celsius (da 14 a 104 gradi F);
• Umidità relativa dell'aria: fino al 95% a +35 gradi Celsius (95 gradi F);
• Altitudine sul livello del mare: fino a 3050 m (10000 piedi) senza deterioramento della potenza in uscita.

L'ACOM 1200S è un amplificatore di potenza lineare all'avanguardia che copre tutte le bande amatoriali da 1,8 a 54 MHz e fornisce una potenza di uscita di 1000 W (PEP o portante continua) con meno di 50 W di pilotaggio. Le informazioni operative dell'amplificatore sono visualizzate su un display a colori multifunzione ad alta risoluzione.

Facile da usare

Il funzionamento complessivo dell'ACOM 1200S è estremamente semplificato: i menu a schermo sono intuitivi e facili da seguire, non sono richieste competenze specifiche da parte dell'operatore per cambiare banda di frequenza.

Controllo automatico intuitivo

Quando collegato a un ricetrasmettitore con funzionalità CAT, l'amplificatore monitorerà la frequenza operativa e cambierà banda di conseguenza. Anche se non collegato al CAT, l'amplificatore monitora la frequenza del segnale di ingresso tramite il frequenzimetro integrato e cambia automaticamente banda.

Display a colori ad alta risoluzione

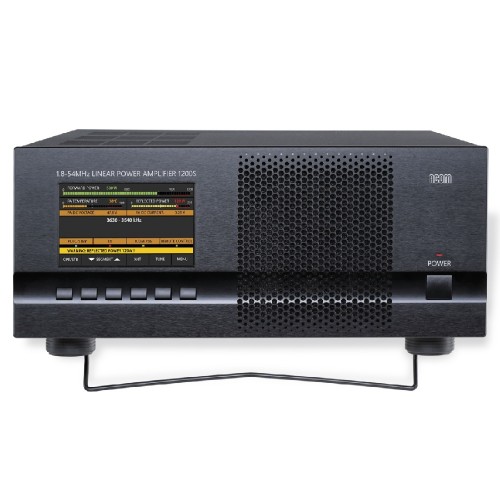

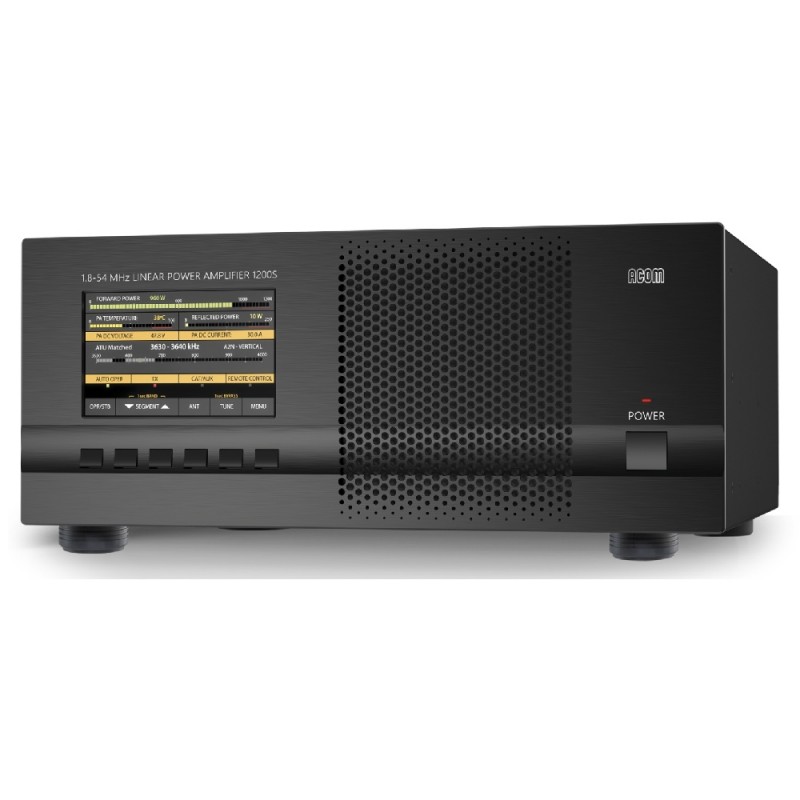

Tutte le indicazioni sullo stato dell'amplificatore sono spiegate tramite testo dettagliato visualizzato sul display a colori ad alta risoluzione da 5" (108x65 mm, 800x480 pixel e colore a 24 bit).

Indipendente dal transceiver

Compatibile con tutti i modelli di transceiver - non necessita di segnali speciali: sono sufficienti "massa in trasmissione" e meno di 50 W di potenza di pilotaggio RF.

Tecnologia a transistor LDMOS

Lo stadio finale PA utilizza un robusto transistor LDMOS.

Circuito di ingresso a banda larga

Circuito di ingresso a banda larga, che fornisce un carico del transceiver perfetto con ROS inferiore a 1,2 (tipicamente 1,1), senza risintonizzazione su tutta la gamma di frequenze da 1,8 a 54 MHz.

Intelligenza

Si autogestisce durante il funzionamento tramite circuiti di protezione costantemente attivi in ​​tutte le modalità. L'operatore può monitorare più di 10 parametri dell'amplificatore in funzione.

Manutenzione semplice

Dati dettagliati (55 parametri) su ciascuno degli ultimi 28 interventi di protezione da guasti gravi è memorizzato nella memoria dell'amplificatore.

Funzionalità di controllo remoto

Controllo remoto via Internet tramite il dispositivo di controllo remoto Ethernet ACOM eBox (opzionale) e tramite una porta RS-232.

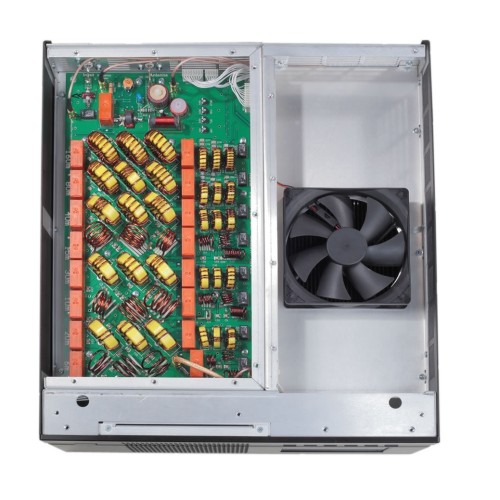

Struttura compatta e leggera

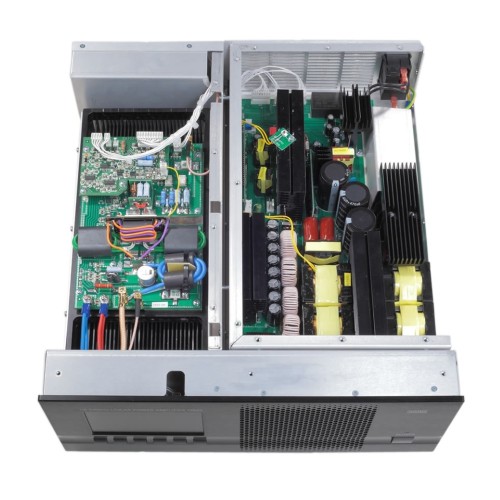

Comodo per spedizioni e operazioni sul campo grazie alla struttura estremamente compatta e leggera e all'alimentatore switching integrato (SMPS) che funziona con un intervallo di tensione di rete esteso di 100-240 V CA (potenza di uscita ridotta a circa 500 W PEP al di sotto di 200 V CA), senza commutazione interna. La corrente assorbita è puramente sinusoidale, con correzione del fattore di potenza (PFC) e limitazione della corrente di spunto. Questo rende il funzionamento con reti e generatori instabili facile e senza problemi.

Compatibilità elettromagnetica

Perfetta compatibilità elettromagnetica (EMC) sia con dispositivi altamente sensibili che con i dispositivi potenti della stazione radio (ricevitori, computer, altri amplificatori), superando i requisiti EMC standard grazie al PFC utilizzato e ai filtri a radiofrequenza integrati.
