Copertura di frequenza

Tutte le bande amatoriali da 1,8 a 54 MHz:

• 1,800 - 2,000 MHz (banda 160 m)
• 3,500 - 4,000 MHz (banda 80 m)
• 5,250 - 5,450 MHz (banda 60 m)*
• 7,000 - 7,300 MHz (banda 40 m)
• 10,100 - 10,150 MHz (banda 30 m)
• 14,000 - 14,350 MHz (banda 20 m)
• 18,068 - 18,168 MHz (banda 17 m)
• 21,000 - 21,450 MHz (banda 15 m)
• 24,890 - 24,990 MHz (banda 12 m)
• 28,000 - 29,700 MHz (banda 10 m)
• 50,000 - 54.000 MHz (banda 6 m)*

(*) Si prega di fare riferimento ai piani di banda e alle leggi regionali applicabili per assegnazioni e limitazioni specifiche;

Potenza di uscita nominale

700 W ±0,5 dB, PEP o portante continua;

Sarà necessario ridurre la potenza di uscita a circa 450 W per mantenere il consumo di corrente di rete al di sotto di 16 A se l'amplificatore viene utilizzato a una tensione di alimentazione inferiore a 200 V CA.

Distorsione di intermodulazione (IM3)

Migliore di 31 dB al di sotto del PEP nominale;

Soppressione delle emissioni armoniche e parassite in uscita

Migliore di 60 dB (tipicamente 65 dB);

Impedenze di ingresso e uscita

• Valore nominale: 50 Ohm sbilanciati, connettori di tipo UHF (SO-239);
• Circuito di ingresso: banda larga, ROS inferiore a 1,2:1 (tipicamente 1,1:1), intervallo continuo 1,8-54 MHz senza risintonizzazione o commutazione;
• Percorso di bypass RF: ROS inferiore a 1,1:1, 1,8-54 MHz;
• ROS accettabile al carico di uscita (antenna): fino a 3:1 con riduzione proporzionale della potenza e fino a 1,5:1 per la massima potenza di uscita;

Guadagno di potenza RF

14 dB ±1 dB (tipicamente 27 W di potenza per una potenza di uscita di 700 W);

Tensione di alimentazione di rete

100-240 V CA, ±10%, 50-60 Hz, monofase;

Consumo di corrente di rete a piena potenza di uscita

1350 VA o meno con fattore di potenza pari o superiore a 0,95;

Consumo di corrente di rete in modalità a basso consumo energetico (in attesa)

Meno di 1 VA;

Sicurezza e compatibilità elettromagnetica

Conforme ai requisiti di sicurezza e compatibilità elettromagnetica CE dell'Unione Europea;

Conforme alle normative della Federal Communications Commission (FCC) degli Stati Uniti - Identificativo FCC: 2AJXZ700S, Data di concessione: 22 dicembre 2017;

Dimensioni e peso (in funzione, esclusi i cavi collegati e la barra di inclinazione aperta)

LxPxA: 326x388x155 mm, 11,6 kg (12,9x15,3x6,1 pollici, 25,6 libbre);

Dimensioni e peso per la spedizione

LxPxA: circa 535x595x375 mm, 16,0 kg (21,1x23,5x14,8 pollici, 35,3 libbre);

Contattateci per i dettagli sulla spedizione;

Ambienti operativi

• Intervallo di temperatura: da -10 a +40 gradi Celsius (da 14 a 104 gradi F);
• Umidità relativa dell'aria: fino al 95% a +35 gradi Celsius (95 gradi F);
• Altitudine sul livello del mare: fino a 3050 m (10000 piedi) senza deterioramento della potenza in uscita.

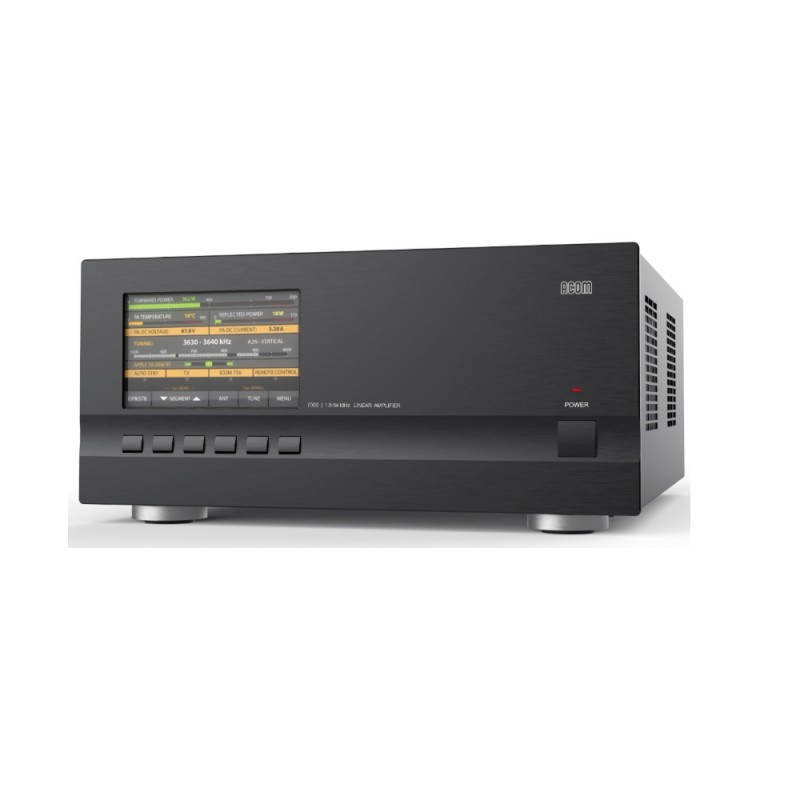

L'ACOM 700S è un amplificatore di potenza lineare all'avanguardia che copre tutte le bande amatoriali da 1,8 a 54 MHz e fornisce una potenza di uscita nominale di 700 W (PEP o portante continua). Le informazioni operative dell'amplificatore sono visualizzate su un display a colori multifunzione ad alta risoluzione. L'ACOM 700S può essere controllato tramite i sei pulsanti sul pannello frontale o da remoto.

Facile da usare

Il funzionamento complessivo dell'ACOM 700S è estremamente semplificato: i menu a schermo sono intuitivi e facili da seguire e non sono richieste competenze specifiche da parte dell'operatore per cambiare banda di frequenza.

Controllo automatico intuitivo

Quando collegato a un ricetrasmettitore con funzionalità CAT, l'amplificatore monitorerà la frequenza operativa e cambierà banda di conseguenza. Anche se non collegato al CAT, l'amplificatore monitora la frequenza del segnale di ingresso tramite il frequenzimetro integrato e cambia automaticamente banda.

Display a colori ad alta risoluzione

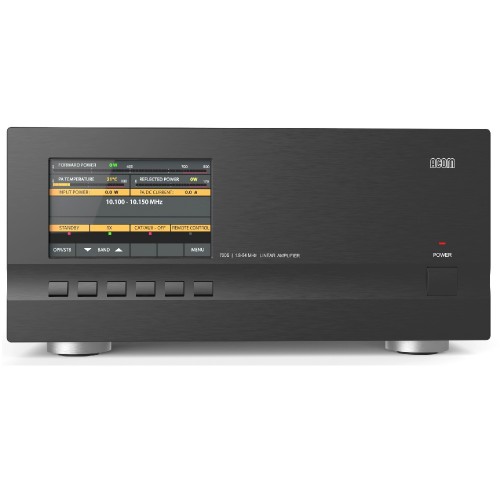

Tutte le indicazioni sullo stato dell'amplificatore sono spiegate tramite testo dettagliato visualizzato sul display a colori ad alta risoluzione da 5" (108x65 mm, 800x480 pixel e colore a 24 bit).

Indipendente dal transceiver

Compatibile con tutti i modelli di transceiver disponibili sul mercato - non necessita di segnali speciali: sono sufficienti "massa in trasmissione" e meno di 40 W di potenza di pilotaggio RF.

Tecnologia a transistor LDMOS

L'amplificatore ACOM 700S utilizza un robusto transistor LDMOS.

Circuito di ingresso a banda larga

Circuito di ingresso a banda larga, che fornisce un carico del transceiver perfetto con un ROS inferiore a 1,2:1 (tipicamente 1,1:1), senza risintonizzazione su tutta la gamma di frequenze da 1,8 a 54 MHz.

Intelligenza

Si autogestisce tramite circuiti di protezione a funzionamento continuo in tutte le modalità. L'operatore può monitorare numericamente più di 10 parametri dell'amplificatore in funzione.

Funzionalità di controllo remoto

Controllato a distanza tramite Internet tramite il dispositivo di controllo remoto Ethernet ACOM eBox (opzionale) e tramite una porta RS-232.

Facile manutenzione

I dati dettagliati (55 parametri) relativi a ciascuno degli ultimi 28 interventi di protezione da guasti gravi vengono memorizzati nella memoria non volatile dell'amplificatore.

Costruzione compatta e leggera

Comodo per spedizioni e operazioni sul campo grazie alla struttura estremamente compatta e leggera e all'alimentatore switching integrato (SMPS). L'SMPS funziona con un intervallo di tensione di rete esteso di 100-240 V CA (potenza di uscita ridotta a circa 450 W PEP al di sotto di 200 V CA), senza commutazione interna. La corrente assorbita è puramente sinusoidale, con correzione del fattore di potenza (PFC) e con limitazione della corrente di spunto. Ciò rende il funzionamento di reti e generatori instabili semplice e senza problemi.

Compatibilità elettromagnetica

La perfetta compatibilità elettromagnetica (EMC) sia con dispositivi altamente sensibili che con i dispositivi potenti della stazione radio (ricevitori, computer, altri amplificatori) supera i requisiti EMC standard grazie all'utilizzo di di filtri a radiofrequenza integrati.
