Copertura di frequenza

Tutte le bande amatoriali da 1,8 a 54 MHz:

• 1,800 - 2,000 MHz (banda 160 m)
• 3,500 - 4,000 MHz (banda 80 m)
• 7,000 - 7,300 MHz (banda 40 m)
• 10,100 - 10,150 MHz (banda 30 m)
• 14,000 - 14,350 MHz (banda 20 m)
• 18,068 - 18,168 MHz (banda 17 m)
• 21,000 - 21,450 MHz (banda 15 m)
• 24,890 - 24,990 MHz (banda 12 m)
• 28,000 - 29,700 MHz (banda 10 m)
• 50,000 - 54,000 MHz (banda 6 m)*

(*) Si prega di fare riferimento al Piani di banda regionali applicabili e leggi per allocazioni e limitazioni specifiche;

Potenza in uscita

1500 W PEP o portante continua, nessun limite di modo;

Distorsione di intermodulazione

Migliore di 32 dB al di sotto della potenza nominale;

Ronzio e rumore

Migliore di 40 dB al di sotto della potenza nominale;

Soppressione delle armoniche in uscita

1,8-29,7 MHz - migliore di 50 dB al di sotto della potenza nominale;

50-54 MHz - migliore di 66 dB al di sotto della potenza nominale;

Impedenze di ingresso e di uscita

Valore nominale: 50 Ohm sbilanciati, connettori di tipo UHF (SO-239A);

Circuito di ingresso: banda larga, ROS inferiore a 1,3:1, 1,8-54 MHz in continuo (nessuna sintonia, nessuna commutazione);

ROS del percorso di bypass inferiore a 1,1:1, 1,8-54 MHz in continuo;

Capacità di adattamento dell'impedenza di uscita (antenna): SWR fino a 3:1 o superiore a livelli di uscita ridotti;

Guadagno RF

13 dB in genere, risposta in frequenza inferiore a 1 dB (potenza di pilotaggio 50-85 W per uscita nominale);

Tensione di alimentazione di rete

85-132 V CA / 170-264 V CA (prese nominali 100, 110, 120, 200, 210, 220, 230 e 240 V, tolleranza +10% -15%), 50-60 Hz, monofase;

Consumo di energia di rete

3500 VA alla potenza nominale;

Sicurezza e compatibilità elettromagnetica

Conforme ai requisiti di sicurezza e compatibilità elettromagnetica CE dell'Unione Europea;

Conforme alle normative della Federal Communications Commission (FCC) degli Stati Uniti - Identificativo FCC: 2AJXZ2100, Data di concessione: 19 luglio 2017;

Dimensioni e peso (in funzione, esclusi i cavi di collegamento)

LxPxA: 445x375x205 mm, 29,3 kg (17,6x14,8x8,1 pollici, 64,6 libbre);

Dimensioni e peso di spedizione

Cartone dell'amplificatore, LxPxA: circa 610x490x380 mm, 17,0 kg (24,1x19,3x15,0 pollici, 37,5 libbre);

Cartone del trasformatore, LxPxA: circa 330x390x370 mm, 16,5 kg (13,0x15,4x14,6 pollici, 36,4 libbre);

Contattateci per i dettagli sulla spedizione;

Ambienti operativi

• Intervallo di temperatura: da 0 a +50 gradi Celsius (da 32 a 122 gradi F);
• Umidità relativa dell'aria: fino al 95% a +35 gradi Celsius (95 gradi F);
• Altezza sul livello del mare: fino a 3050 m (10000 piedi) senza deterioramento della potenza.

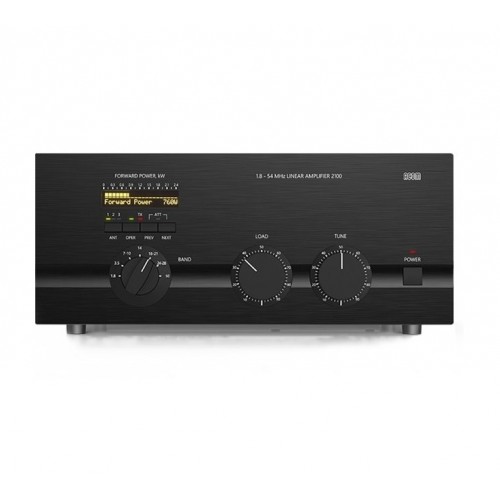

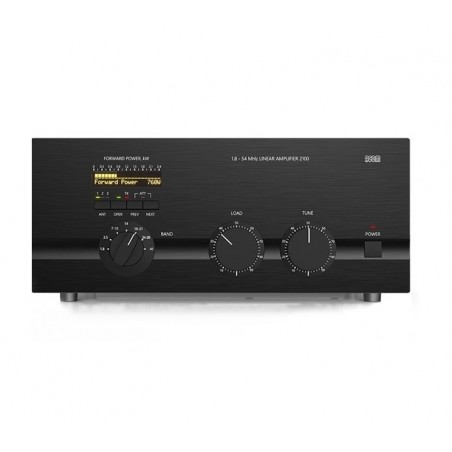

L'ACOM 2100 è un amplificatore lineare completo e autonomo che copre tutte le bande amatoriali da 1,8 a 54 MHz e fornisce oltre 1500 W di potenza di uscita PEP o portante continua con un pilotaggio dell'eccitatore inferiore a 85 W.

Facile da usare

Il TRI (True Resistance Indicator) è un potente strumento di sintonizzazione che, insieme ai vernieri dei condensatori TUNE e LOAD 2:1 e all'attenuatore di ingresso a controllo automatico, aiuta l'operatore ad adattare rapidamente e con precisione l'impedenza dell'antenna all'impedenza di carico ottimale della valvola (in genere 5-10 secondi). La funzione AUTO-OPERATE (quando abilitata) mantiene l'amplificatore in modalità OPERATE, evitando così inutili operazioni manuali.

Non è necessario alcun accordatore d'antenna esterno

Non sono necessari pesanti accordatori d'antenna esterni per un ROS fino a circa 3:1 (e superiore su alcune bande). L'amplificatore consente di cambiare antenna praticamente istantaneamente e di utilizzare le antenne su gamme di frequenza più ampie.

Facile da usare e durevole

Un amplificatore che è facile da usare e che si prende cura di sé. È progettato per resistere in sicurezza a una potenza riflessa fino a 400 W, a picchi di pilotaggio fino a 100 millisecondi, a "code" RF dopo il rilascio del PTT o del tasto, a errori di sintonia involontari dell'operatore, ecc. L'amplificatore, inoltre, non smette di funzionare con una rete CA "soft" e fornisce più della metà della potenza a solo l'85% della tensione di rete nominale. Può resistere a cadute di tensione (fino a zero Volt) fino a 10 millisecondi e può tollerare picchi di tensione di rete del 15%, il che è particolarmente importante durante i Field Day, le spedizioni DX e gli eventi operativi portatili in cui si fa affidamento sull'alimentazione di emergenza.

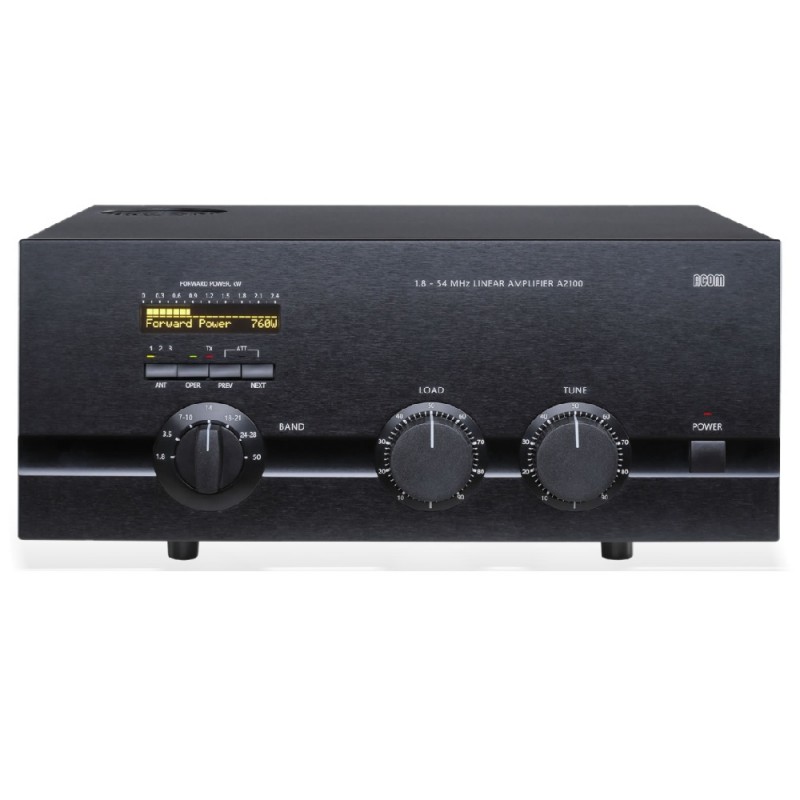

Display OLED per i commenti

Tutte le indicazioni sullo stato dell'amplificatore sono spiegate tramite testo dettagliato visualizzato sul display OLED (diodo organico a emissione di luce) ad alta luminosità e contrasto. La riga superiore dell'OLED indica sempre la potenza diretta di picco. Sono presenti indicatori LED per: modalità OPERATE, attenuazione attiva (ATT), trasmissione (TX), uscita antenna selezionata (1, 2 o 3) e condizioni ON/OFF.

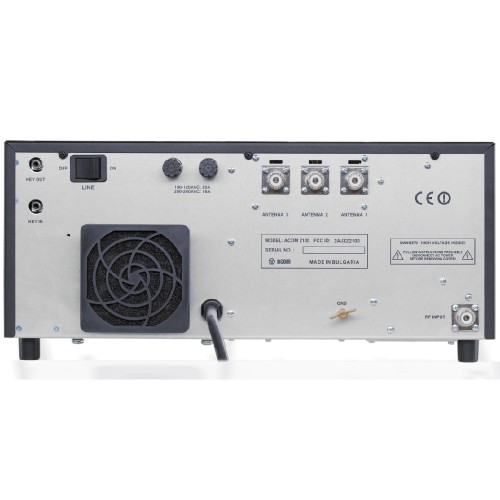

Tre uscite antenna

Tre uscite antenna sono selezionabili tramite un pulsante sul pannello frontale.

Meno rumore in stazione

Il bypass di ingresso e i relè di antenna a vuoto sono praticamente silenziosi anche in modalità CW QSK grazie a hardware di montaggio appositamente progettato.

Sintonizzazione efficiente

Meno QRM e migliore compatibilità elettromagnetica durante la sintonia. La sintonia dell'amplificatore può essere ottenuta in meno di 10 secondi a un quarto della potenza di uscita nominale.

Indipendente dal ricetrasmettitore

L'amplificatore funziona senza segnali speciali dal ricetrasmettitore: sono sufficienti il ​​"Ground on TX" (PTT) e una potenza di pilotaggio RF di 85 W.

Adattamento di ingresso a banda larga

Risultante in un carico molto buono per il ricetrasmettitore su tutto lo spettro da 1,8 MHz a 54 MHz.

Funzionamento a valvola singola

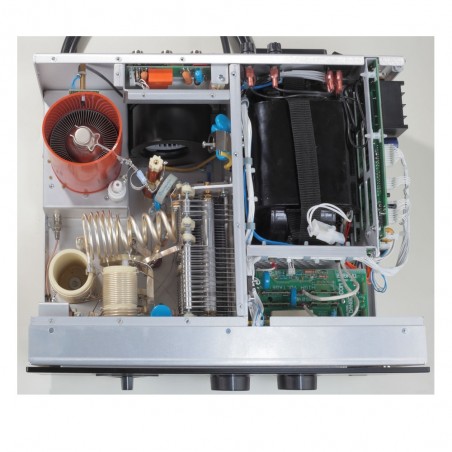

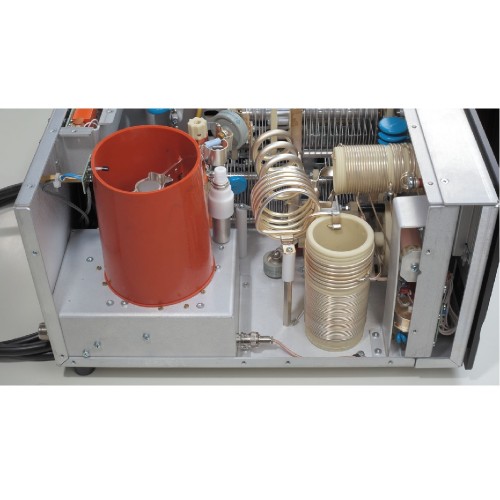

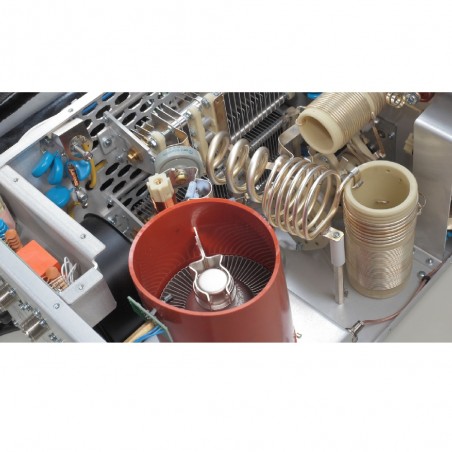

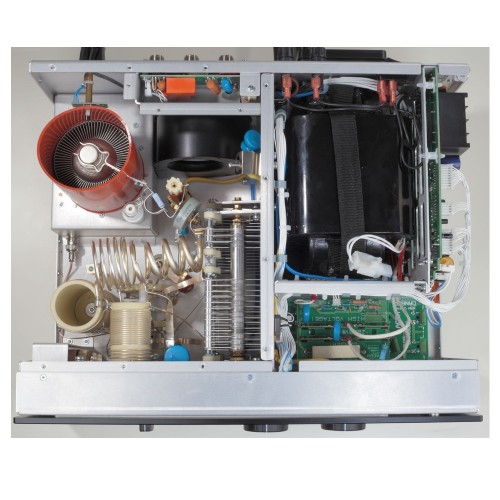

Utilizza un singolo tetrodo a fascio radiale in ceramica e metallo 4CX1000A/8168 con dissipazione di placca di 1000 W (raffreddato ad aria forzata, pilotato da griglia), specificamente progettato per il funzionamento di un amplificatore lineare RF in classe AB1.

Protezione della valvola

Monitoraggio e protezione permanenti delle tensioni e correnti di placca e griglia, della potenza riflessa e della temperatura dell'aria di scarico. Il Bias Optimizer riduce il calore dissipato dalla valvola ed è presente una protezione automatica contro il surriscaldamento, in conformità con le specifiche del produttore della valvola.

Protezione da arco RF in uscita

È presente una protezione da arco RF in uscita. Questa importante caratteristica protegge l'amplificatore, l'antenna, il selettore d'antenna e il sintonizzatore da gravi danni in caso di possibile guasto.

Protezione da alta tensione

Limitazione della corrente di spunto dell'alimentatore ad alta tensione. Questa caratteristica riduce il rischio per i dispositivi sensibili collegati allo stesso circuito di rete (importante quando si utilizza un amplificatore portatile) quando l'amplificatore è acceso. L'amplificatore può essere configurato per 8 diverse tensioni di linea nominali: 100, 110, 120, 200, 210, 220, 230 o 240 V CA, 50 o 60 Hz.

Monitoraggio continuo e/o misurazione selezionabile

Monitoraggio continuo e/o misurazione selezionabile dei 12 parametri più importanti dell'amplificatore, dell'eccitatore e dell'antenna selezionata tramite display OLED.

Facile manutenzione

I dati relativi allo stato interno dell'amplificatore vengono memorizzati in una memoria non volatile per i 7 più recenti interventi di protezione automatica. Queste informazioni possono essere inoltrate al rivenditore per la diagnostica. Utilizzando un'applicazione EXCEL (disponibile gratuitamente presso ACOM o il rivenditore) e un PC, è possibile decodificare le firme anche autonomamente.
