Copertura di frequenza standard

Tutte le bande amatoriali da 1,8 a 54 MHz:

• 1,800 - 2,000 MHz (banda 160 m)
• 3,500 - 4,000 MHz (banda 80 m)
• 5,020 - 5,455 MHz (banda 60 m)*
• 7,000 - 7,300 MHz (banda 40 m)
• 10,100 - 10,150 MHz (banda 30 m)
• 14,000 - 14,350 MHz (banda 20 m)
• 18,068 - 18,168 MHz (banda 17 m)
• 21,000 - 21,450 MHz (banda 15 m)
• 24,890 - 24,990 MHz (banda 12 m)
• 28,000 - 29,700 MHz (banda 10 m)
• 50,000 - 54.000 MHz (banda 6 m)*

(*) Fare riferimento ai piani di banda e alle leggi regionali applicabili per assegnazioni e limitazioni specifiche;

Potenza di uscita nominale

1200 W ±0,5 dB, PEP o portante continua, senza limitazione di modo, con alimentazione di rete da 200-264 V CA;

600 W se utilizzato con alimentazione di rete da 90-132 V CA.

Distorsione di intermodulazione (IM3)

Migliore di 31 dB al di sotto del PEP nominale;

Soppressione delle emissioni armoniche e parassite in uscita

-60 / -70 dB o inferiore (banda HF/50 MHz);

Impedenze di ingresso e uscita

• Valore nominale: 50 Ohm sbilanciati, connettori di tipo UHF (SO-239);
• Circuito di ingresso: Banda larga, ROS inferiore a 1,2 (tipicamente 1,1), intervallo continuo 1,8-54 MHz senza risintonizzazione o commutazione;
• Percorso di bypass RF: ROS - inferiore a 1,1, 1,8-54 MHz;
• ROS accettabile al carico di uscita (antenna): fino a 3 con riduzione di potenza proporzionale e fino a 1,5 per la piena potenza di uscita;

Guadagno di potenza RF

14 dB ±1 dB (tipicamente 50 W per una potenza di uscita di 1200 W);

Tensione di alimentazione di rete

100-240 V CA, ±10%, 50-60 Hz, monofase;

Consumo di corrente di rete a piena potenza di uscita

• Fattore di potenza pari o superiore a 0,95;
• Fino a 3100 VA alla potenza nominale (200 V CA);
• Fino a 2000 VA a 600 W di potenza in uscita da 100/120 V CA;

Consumo di corrente di rete in modalità a basso consumo energetico (attesa)

Meno di 1 VA;

Controllo di ricezione/trasmissione

KEY-IN - Connettore Phono RCA

• Tensione applicata all'uscita di manipolazione del ricetrasmettitore: fino a +12 V;
• Flusso di corrente a circuito chiuso all'uscita di manipolazione del ricetrasmettitore: fino a 6 mA;

KEY-OUT - Connettore Phono RCA open-drain

• Resistenza di uscita: non superiore a 120 Ohm;
• Tensione massima a circuito aperto consentita proveniente dal collegamento di dispositivi esterni: +50 V;
• Flusso di corrente massimo a circuito chiuso consentito da dispositivi esterni: 20 mA;

Tempo minimo richiesto di sequenziamento tra l'invio di una richiesta di trasmissione (segnale KEY-IN "massa in trasmissione") e l'applicazione della potenza di pilotaggio RF al connettore RF INPUT per la commutazione sicura da ricezione a trasmissione: 10 ms.

Amplificatore - Lunghezza cavo RCU

1,5 m;

Lunghezza massima del cavo fino a 6 m;

Invece del cavo RCU-Amp più lungo, si consiglia di collegare l'amplificatore a una rete Ethernet e di utilizzare le sue funzionalità di controllo remoto tramite un computer;

Sicurezza e compatibilità elettromagnetica

Conforme ai requisiti di sicurezza e compatibilità elettromagnetica CE dell'Unione Europea;

Conforme alle normative della Federal Communications Commission (FCC) degli Stati Uniti - Identificativo FCC: 2AJXZ1400S, Data di concessione: 25 agosto 2025;

Dimensioni e peso (in funzione, esclusi i cavi collegati)

Amplificatore, LxPxA: 372x418x170 mm, 14,6 kg (14,7x16,5x6,7 pollici, 32,2 libbre);

Telecomando, LxPxA: 179x118x86 mm, 0,730 kg (7,1x4,7x3,4 pollici, 1,6 libbre);

Dimensioni e peso di spedizione

LxPxA: circa 568x710x381 mm, 22,0 kg (22,4x28,0x15,0 pollici, 48,5 libbre);

Contattateci per i dettagli sulla spedizione;

Ambienti operativi

Intervallo di temperatura: da -10 a +40 gradi Celsius (da 14 a 104 gradi F);

Umidità relativa dell'aria: fino al 95% a +35 gradi Celsius (95 gradi F);

Altezza sul livello del mare: fino a 3050 m (10000 piedi) senza deterioramento della potenza in uscita.

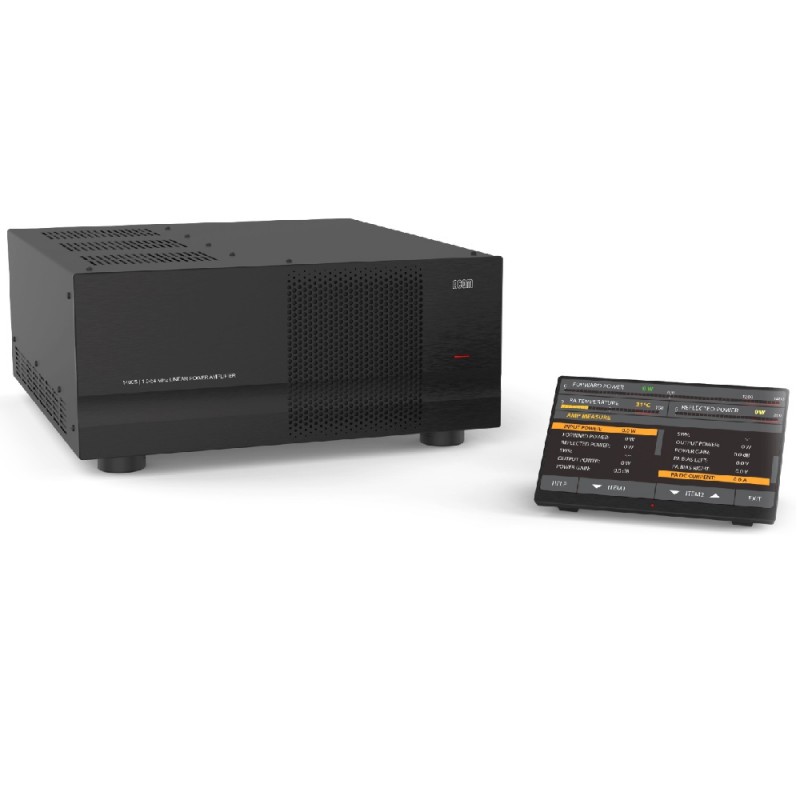

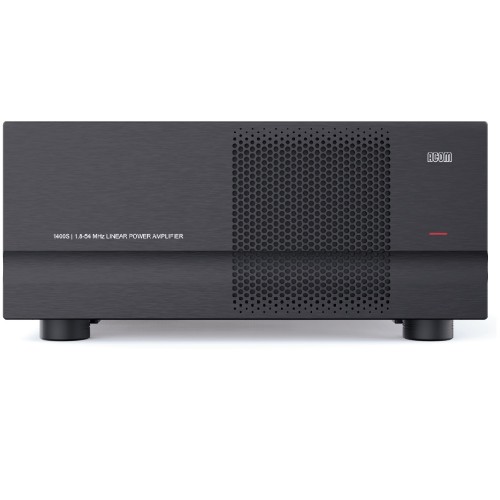

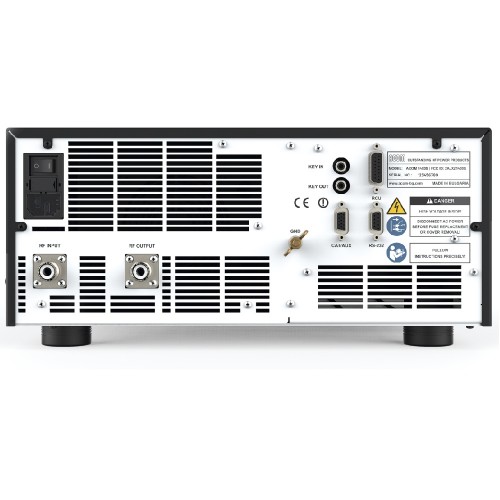

L'ACOM 1400S è un amplificatore di potenza lineare all'avanguardia che copre tutte le bande amatoriali da 1,8 a 54 MHz e fornisce una potenza di uscita di 1200 W (PEP o portante continua). Le informazioni operative dell'amplificatore sono visualizzate su un'unità di controllo remoto (RCU) separata dotata di touchscreen.

Facile da usare

Il funzionamento complessivo dell'ACOM 1400S è estremamente semplificato: i menu touchscreen dell'RCU sono intuitivi e facili da seguire, e non sono richieste competenze specifiche da parte dell'operatore per cambiare banda di frequenza.

Controllo automatico intuitivo

Quando collegato a un ricetrasmettitore con funzionalità CAT, l'amplificatore monitorerà la frequenza operativa e cambierà banda di conseguenza. Anche se non collegato al CAT, l'amplificatore monitora la frequenza del segnale di ingresso tramite il frequenzimetro integrato e cambia automaticamente banda.

Display touch a colori ad alta risoluzione

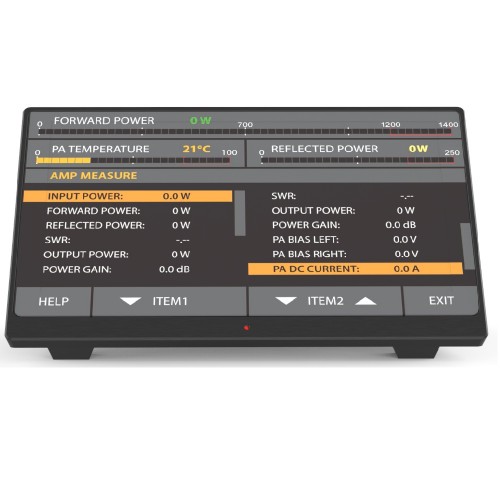

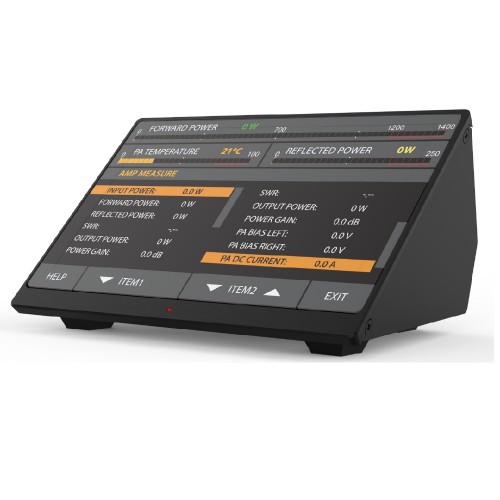

Le indicazioni sullo stato dell'amplificatore sono spiegate tramite testo dettagliato visualizzato sul display touch a colori ad alta risoluzione da 7" dell'RCU. Tutti gli indicatori e i controlli (ad eccezione dell'interruttore di rete principale e dell'indicatore di alimentazione) sono accessibili tramite il touch screen dell'RCU, così come tutti i comandi immessi nell'RCU sono gestiti tramite menu.

Indipendente dal ricetrasmettitore

Compatibile con tutti i modelli di ricetrasmettitore - non necessita di segnali speciali: sono sufficienti "massa in trasmissione" e meno di 50 W di potenza di pilotaggio RF.

Funzionalità di controllo remoto

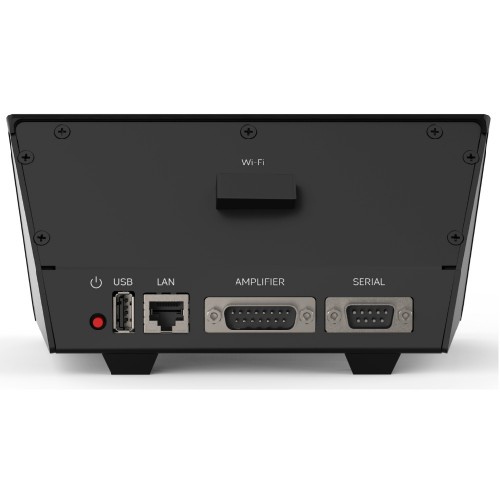

Controllo remoto tramite Internet tramite un'interfaccia Web integrata e una porta LAN Ethernet (RJ45), situata sul pannello posteriore dell'RCU.

Tecnologia a transistor LDMOS

Lo stadio PA finale utilizza un robusto transistor LDMOS da 65 V per le modalità di funzionamento più gravose.

Circuito di ingresso a banda larga

Circuito di ingresso a banda larga, che fornisce un carico del ricetrasmettitore perfetto con ROS inferiore a 1,2 (tipicamente 1,1), senza risintonizzazione su tutta la gamma di frequenze da 1,8 a 54 MHz.

Intelligenza

Si autogestisce durante il funzionamento tramite circuiti di protezione costantemente attivi in ​​tutte le modalità. L'operatore può monitorare molti parametri dell'amplificatore in funzione.

Manutenzione semplice

Dati dettagliati (55 parametri) relativi a ciascuno degli ultimi 28 interventi di protezione da guasti gravi vengono memorizzati nella memoria dell'amplificatore.

​Struttura compatta

Struttura estremamente compatta con alimentatore switching integrato (SMPS) che funziona con un intervallo di tensione di rete esteso da 90 a 264 V CA, senza commutazione interna. La corrente assorbita è puramente sinusoidale, con correzione del fattore di potenza (PFC) e corrente di spunto limitata. Questo rende il funzionamento di reti e generatori instabili semplice e senza problemi.

Compatibilità elettromagnetica

Perfetta compatibilità elettromagnetica (EMC) sia con dispositivi altamente sensibili che con i dispositivi potenti della stazione radio (ricevitori, computer, altri amplificatori), superando i requisiti EMC standard grazie al PFC utilizzato e ai filtri a radiofrequenza integrati.
