Copertura di frequenza

Tutte le bande amatoriali da 1,8 a 54 MHz:

• 1,800 - 2,000 MHz (banda 160 m)
• 3,500 - 4,000 MHz (banda 80 m)
• 7,000 - 7,300 MHz (banda 40 m)
• 10,100 - 10,150 MHz (banda 30 m)
• 14,000 - 14,350 MHz (banda 20 m)
• 18,068 - 18,168 MHz (banda 17 m)
• 21,000 - 21,450 MHz (banda 15 m)
• 24,890 - 24,990 MHz (banda 12 m)
• 28,000 - 29,700 MHz (banda 10 m)
• 50,000 - 54,000 MHz (banda 6 m)*

(*) Si prega di fare riferimento al Piani di banda regionali applicabili e leggi per assegnazioni e limitazioni specifiche;

Potenza di uscita

Portante continua da 1500 W PEP o 1200 W, nessun limite di modo;

Distorsione di intermodulazione

Migliore di 35 dB al di sotto della potenza nominale PEP;

Ronzio e rumore

Migliore di 40 dB al di sotto della potenza nominale;

Soppressione delle armoniche in uscita

1,8-21,5 MHz - migliore di 50 dB al di sotto della potenza nominale;

24-54 MHz - migliore di 66 dB al di sotto della potenza nominale;

Impedenze di ingresso e di uscita

Valore nominale: 50 Ohm sbilanciati, connettori di tipo UHF (SO-239A);

Circuito di ingresso: banda larga, ROS inferiore a 1,3:1, 1,8-54 MHz in continuo (nessuna sintonia, nessuna commutazione);

Percorso di bypass ROS inferiore a 1,1:1, 1,8-54 MHz in continuo;

Capacità di adattamento dell'impedenza di uscita (antenna): SWR fino a 3:1 o superiore;

Guadagno RF

13 dB in genere, risposta in frequenza inferiore a 1 dB (potenza di pilotaggio 60-85 W per uscita nominale);

Tensione di alimentazione di rete

85-132 V CA / 170-264 V CA (prese nominali 100, 110, 120, 200, 210, 220, 230 e 240 V, tolleranza +10% -15%), 50-60 Hz, monofase;

Consumo di corrente di rete

Fino a 3500 VA di potenza nominale da rete 200/240 V CA;

Fino a 2400 VA a 1000 W di potenza da rete 100/120 V CA;

Sicurezza e compatibilità elettromagnetica

• Conforme ai requisiti CE di sicurezza e compatibilità elettromagnetica dell'Unione Europea;
• Conforme alle normative della Federal Communications Commission (FCC) degli Stati Uniti - Identificativo FCC: X8NX8NAA1500, Data di concessione: 7 giugno 2012;

Dimensioni e peso (in funzione, esclusi i cavi collegati)

LxPxA: 422x355x195 mm, 26,5 kg (16,7x14,0x7,7 pollici, 58,5 libbre);

Dimensioni e peso di spedizione

LxPxA: circa 630x570x410 mm, 30,0 kg (24,8x22,5x16,2 pollici, 66,2 libbre), dati aggiornati a settembre 2024;

Contattateci per i dettagli sulla spedizione;

Ambienti operativi

• Intervallo di temperatura: da 0 a +50 gradi Celsius (da 32 a 122 gradi F);
• Umidità relativa dell'aria: fino al 95% a +35 gradi Celsius (95 gradi F);
• Altezza sul livello del mare: fino a 3050 m (10000 piedi) senza deterioramento della potenza.

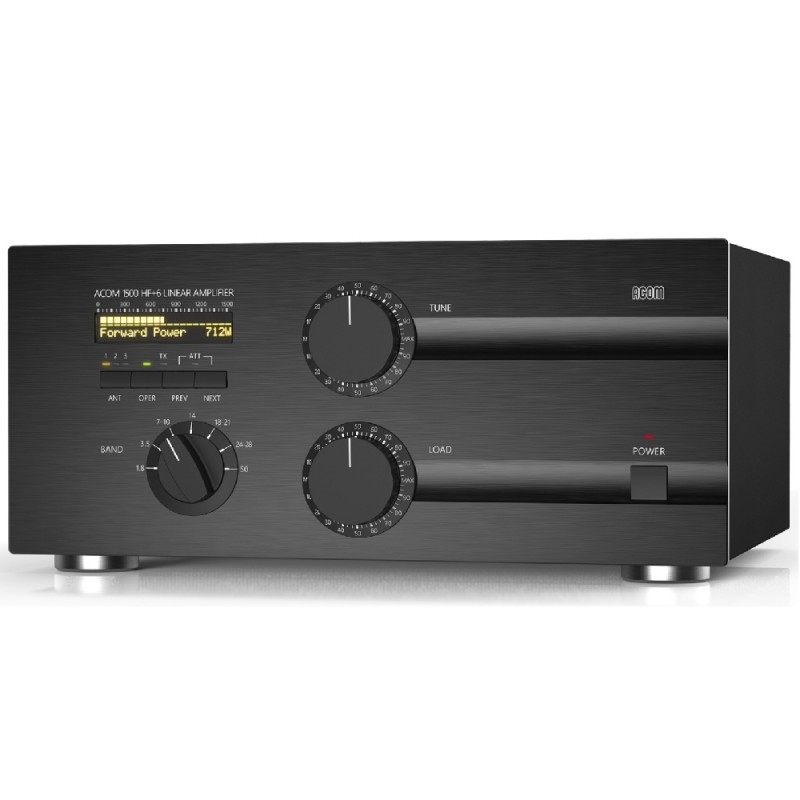

L'ACOM 1500 è un amplificatore lineare completo e autonomo che copre tutte le bande amatoriali da 1,8 a 54 MHz e fornisce una potenza di uscita di oltre 1500 W PEP (1200 W di portante continua) con un pilotaggio dell'eccitatore inferiore a 85 W.

Facile da usare

Il TRI (True Resistance Indicator) è un potente strumento di sintonizzazione che, insieme all'attenuatore di ingresso a controllo automatico, aiuta l'operatore ad adattare rapidamente e con precisione l'impedenza dell'antenna all'impedenza di carico ottimale della valvola (in genere 5-10 secondi). La funzione AUTO-OPERATE (quando abilitata) mantiene l'amplificatore in modalità OPERATE, risparmiando così tempo e operazioni manuali.

Non è necessario alcun accordatore d'antenna

Non sono necessari pesanti accordatori d'antenna esterni per ROS fino a circa 3:1. Il vostro amplificatore vi permetterà di cambiare antenna praticamente istantaneamente e di utilizzarle su gamme di frequenza più ampie.

Facile da usare e durevole

Un amplificatore che è facile da usare e che si autogestisce. È progettato per resistere in sicurezza a una potenza riflessa fino a 300 W, a picchi di pilotaggio fino a 100 millisecondi di durata, a "code" RF dopo il rilascio del PTT o del tasto, a errori di sintonia involontari dell'operatore, ecc. L'amplificatore, inoltre, non smette di funzionare con una rete CA "soft" e fornisce più della metà della potenza a solo l'85% della tensione di rete nominale. Può resistere a cadute di tensione (fino a zero Volt) fino a 10 millisecondi e può tollerare picchi di tensione di rete del 15%, il che è particolarmente importante durante i Field Day, le spedizioni DX e gli eventi operativi portatili in cui si fa affidamento sull'alimentazione di emergenza.

Display OLED per i commenti

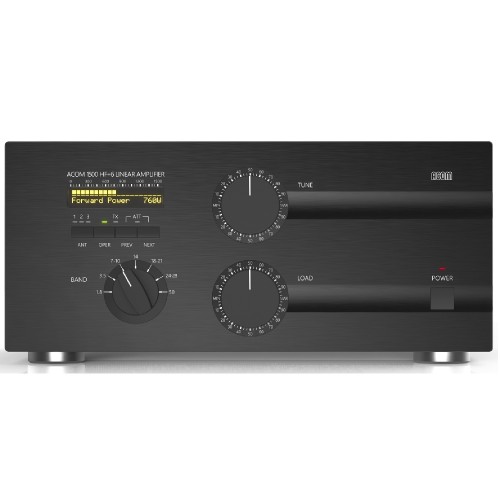

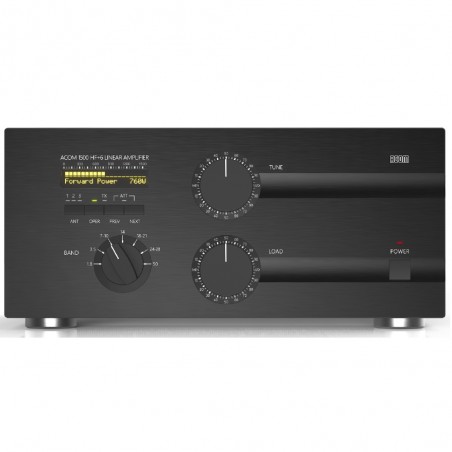

Tutte le indicazioni sullo stato dell'amplificatore sono spiegate tramite testo dettagliato visualizzato sul display OLED (diodo organico a emissione di luce). La riga superiore del display OLED indica sempre la potenza diretta di picco. Sono presenti indicatori LED per: modalità OPERATE, attenuazione attiva (ATT), trasmissione (TX), uscita antenna selezionata (1, 2 o 3) e condizioni ON/OFF.

Selezione antenna semplice

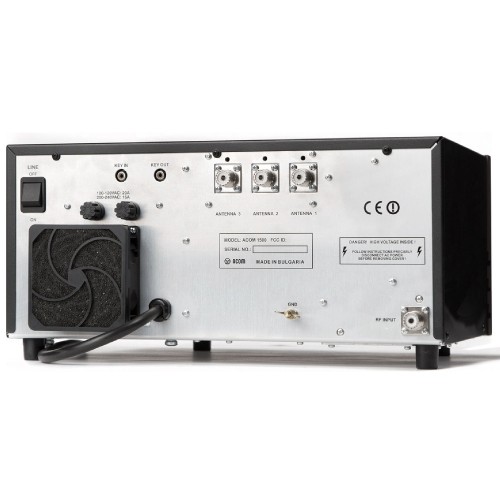

Tre uscite antenna sono selezionabili tramite un pulsante sul pannello frontale.

Facile manutenzione

I dati relativi allo stato interno dell'amplificatore vengono memorizzati in una memoria non volatile per gli ultimi 7 interventi di protezione automatica. Queste informazioni possono essere inoltrate al vostro rivenditore per la diagnostica. Utilizzando un'applicazione EXCEL (disponibile gratuitamente presso ACOM o il vostro rivenditore) e un PC, potete anche decodificare i dati autonomamente.

Meno rumore in stazione

Il bypass degli ingressi e i relè dell'antenna a vuoto sono praticamente silenziosi anche in modalità QSK CW grazie al loro speciale montaggio.

Sintonizzazione efficiente

Meno QRM e migliore compatibilità elettromagnetica durante la sintonia. La sintonia dell'amplificatore può essere ottenuta in meno di 10 secondi a un quarto della potenza di uscita nominale.

Indipendente dal ricetrasmettitore

L'amplificatore funziona senza segnali speciali dal ricetrasmettitore: sono sufficienti il ​​"Ground on TX" (PTT) e una potenza di pilotaggio RF di 85 W.

Adattamento di ingresso a banda larga

Il circuito di adattamento di ingresso a banda larga garantisce un eccellente carico del ricetrasmettitore su tutto lo spettro, da 1,8 MHz a 54 MHz.

Funzionamento a singolo tubo

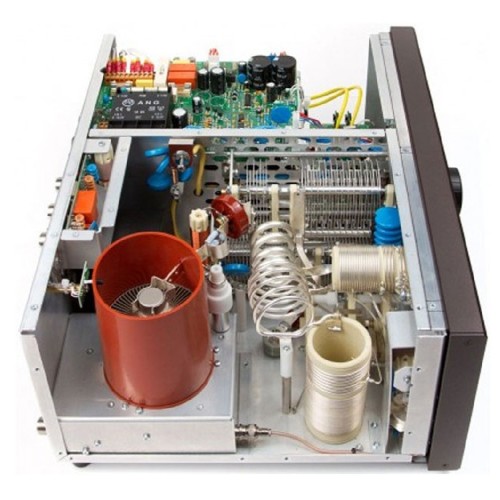

Utilizza un singolo tetrodo a fascio radiale in ceramica e metallo 4CX1000A/8168 con dissipazione di placca di 1000 W (raffreddato ad aria forzata, pilotato da griglia), specificamente progettato per il funzionamento di un amplificatore lineare RF di classe AB1.

Protezione del tubo

Il monitoraggio permanente include la protezione delle tensioni e delle correnti di placca e di griglia, nonché della temperatura dell'aria di scarico. Il Bias Optimizer riduce il calore dissipato dal tubo ed è presente una protezione automatica contro il surriscaldamento in conformità con le specifiche del produttore del tubo.

Protezione da arco RF in uscita

Viene utilizzata la protezione da arco RF in uscita. Questa importante caratteristica protegge l'amplificatore, l'antenna, il selettore d'antenna e il sintonizzatore da gravi danni in caso di possibile guasto.

Protezione da alta tensione

Limitazione della corrente di spunto dell'alimentatore ad alta tensione. Questa caratteristica riduce il rischio per i dispositivi sensibili collegati allo stesso circuito di rete (importante quando utilizzato in modalità portatile) quando l'amplificatore è acceso. Inoltre, l'amplificatore può essere configurato per 8 diverse tensioni di linea nominali: 100, 110, 120, 200, 210, 220, 230 o 240 V CA, 50 o 60 Hz.

Monitoraggio continuo e/o misurazione selezionabile

Monitoraggio continuo e/o misurazione selezionabile dei 12 parametri più importanti dell'amplificatore, dell'eccitatore e dell'antenna selezionata tramite il display OLED.
