Copertura di frequenza

Tutte le bande amatoriali da 1,8 a 29,7 MHz:

• 1,800 - 2,000 MHz (banda 160 m)
• 3,500 - 4,000 MHz (banda 80 m)
• 5,020 - 5,455 MHz (banda 60 m)*
• 7,000 - 7,300 MHz (banda 40 m)
• 10,100 - 10,150 MHz (banda 30 m)
• 14,000 - 14,350 MHz (banda 20 m)
• 18,068 - 18,168 MHz (banda 17 m)
• 21,000 - 21,450 MHz (banda 15 m)
• 24,890 - 24,990 MHz (banda 12 m)
• 28,000 - 29,700 MHz (banda 10 m)

(*) Si prega di fare riferimento i piani di banda regionali applicabili e le leggi per assegnazioni e limitazioni specifiche;

Potenza in uscita

700 W PEP o 500 W di portante continua;

Distorsione di intermodulazione

Migliore di 35 dB al di sotto della potenza nominale;

Ronzio e rumore

Migliore di 40 dB al di sotto della potenza nominale;

Soppressione delle armoniche in uscita

Migliore di 50 dB al di sotto della potenza nominale;

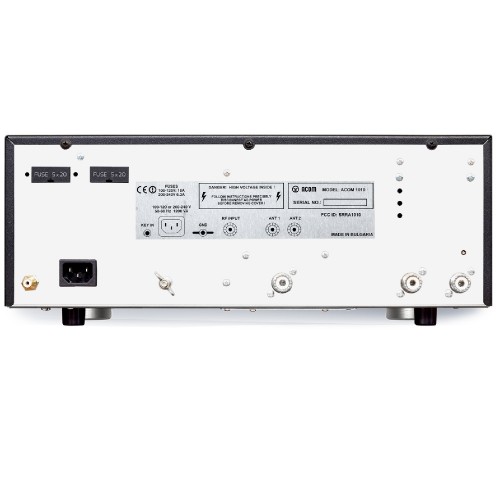

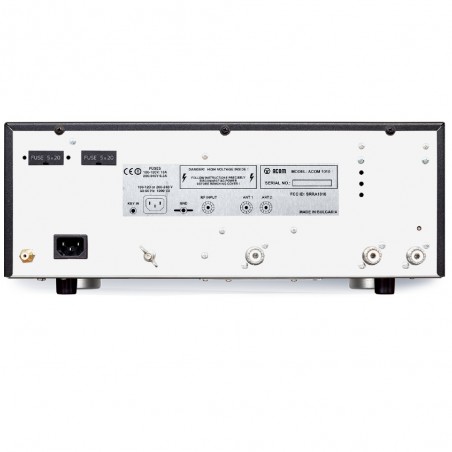

Impedenze di ingresso e di uscita

Valore nominale: 50 Ohm sbilanciati, connettori di tipo UHF (SO-239);

Circuito di ingresso: banda larga, ROS inferiore a 1,3, 1,8-30 MHz in continuo (nessuna sintonizzazione, nessuna commutazione);

Percorso di bypass: ROS inferiore a 1,1, 1,8-30 MHz in continuo, 200 W massimo;

Capacità di adattamento dell'impedenza di uscita (antenna): ROS fino a 3 o superiore;

Guadagno RF

11 dB in genere, risposta in frequenza inferiore a 1 dB (potenza di pilotaggio 50-70 W per uscita nominale);

Tensione di alimentazione di rete

85-132 V CA / 170-264 V CA (prese nominali 100, 110, 120, 200, 210, 220, 230 e 240 V, tolleranza +10% -15%), 50-60 Hz, monofase;

Consumo di corrente di rete

1200 VA alla potenza nominale;

Sicurezza e compatibilità elettromagnetica

Conforme ai requisiti di sicurezza CE e compatibilità elettromagnetica dell'Unione Europea;

Conforme alle normative della Federal Communications Commission (FCC) degli Stati Uniti - Identificativo FCC: SRRA1010, Data di concessione: 20 aprile 2005;

Dimensioni e peso (in funzione, esclusi i cavi collegati)

LxPxA: 402x315x166 mm, 17 kg (15,9x12,4x6,6 pollici, 37,5 libbre);

Dimensioni e peso per la spedizione

LxPxA: circa 610x520x370 mm, 20,0 kg (24x19,8x14,6 pollici, 44,1 libbre),

dati aggiornati a settembre 2024;

Ambienti operativi

• Intervallo di temperatura: da 0 a +50 gradi Celsius (da 32 a 122 gradi F);
• Umidità relativa dell'aria: fino al 95% a +35 gradi Celsius (95 gradi F);
• Altezza sul livello del mare: fino a 3050 m (10000 piedi) senza deterioramento della potenza in uscita.

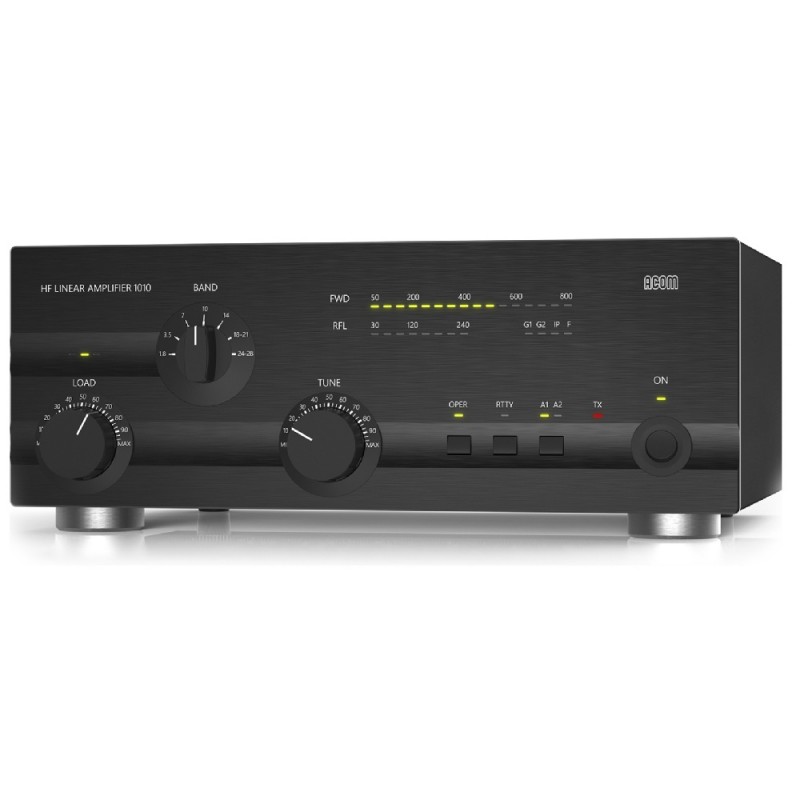

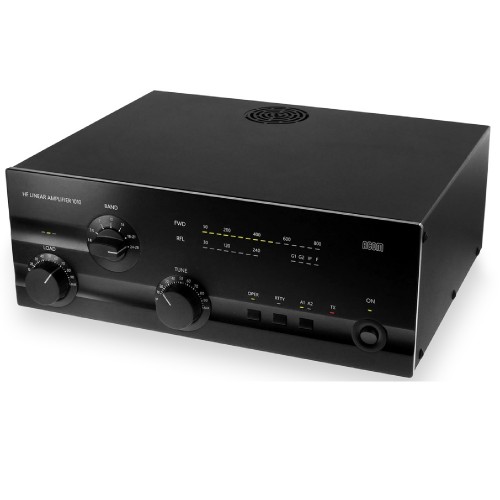

L'ACOM 1010 è un amplificatore lineare autonomo che copre tutte le bande amatoriali, da 1,8 a 29,7 MHz. Fornisce oltre 700 W PEP di potenza di uscita (o 500 W in funzionamento continuo) con meno di 60 W di pilotaggio.

Facile da usare

L'indicatore di resistenza reale (TRI) del carico di placca è un'innovazione ACOM che consente una sintonizzazione rapida e precisa, in genere in meno di 10 secondi. La funzione AUTO-OPERATE riporta automaticamente l'amplificatore in modalità OPERATE dopo ogni intervento di protezione, risparmiando tempo ed evitando la commutazione manuale.

Accordatore d'antenna opzionale

L'amplificatore non necessita di un accordatore d'antenna esterno, purché il ROS dell'antenna sia pari o inferiore a 3:1.

Facile da usare e durevole

Questo amplificatore è facile da usare e dotato di automonitoraggio. È progettato per resistere in sicurezza fino a 240 W di potenza riflessa, fino a 100 millisecondi di picchi di pilotaggio ("code" RF dopo il rilascio del PTT o del tasto) e persino errori di sintonizzazione dell'operatore. È inoltre in grado di funzionare a più della metà della potenza di uscita progettata a solo il 75% della tensione di rete nominale. Poiché può tollerare forti cadute di tensione (fino a zero per 10 millisecondi) e picchi di tensione di linea del 15%, è particolarmente adatto per l'uso in ambienti portatili, come field day e spedizioni DX.

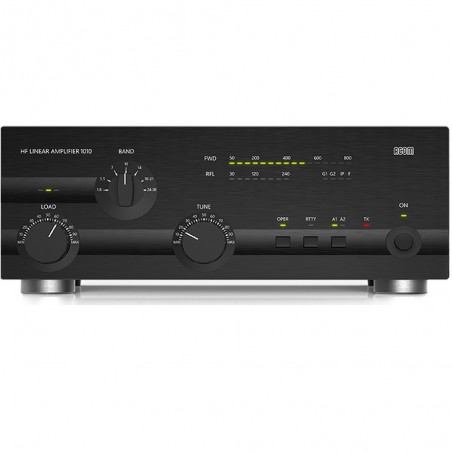

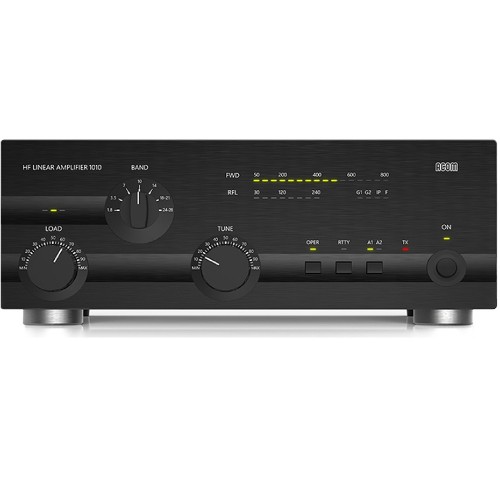

Display a barre LED

Il grafico a barre LED superiore indica sempre la potenza diretta di picco (ad eccezione delle funzioni di servizio), mentre il grafico a barre LED inferiore indica la potenza riflessa. Sono presenti indicatori di avviso a LED per condizioni anomale dei parametri di griglia 1, griglia 2 e piastra.

Selezione antenna

Due uscite antenna sono selezionabili sul pannello frontale dell'amplificatore.

Sintonizzazione efficiente

L'adattamento dell'antenna può essere ottenuto in meno di 10 secondi e a un quarto della potenza di uscita nominale, il che riduce il rischio di interferenze con altre stazioni e aumenta la sicurezza dei componenti dell'amplificatore.

Indipendente dal ricetrasmettitore

L'amplificatore funziona senza segnali speciali dal ricetrasmettitore. Richiede solo "massa in trasmissione" e 60 W di potenza di pilotaggio RF per funzionare alla massima potenza di uscita.

Adattamento di ingresso a banda larga

Il circuito di adattamento di ingresso a banda larga offre eccellenti caratteristiche di carico per il ricetrasmettitore di pilotaggio, da 1,8 MHz a 30 MHz.

Funzionamento a valvola singola

A partire dal 1° gennaio 2024, viene utilizzato un NUOVO tetrodo ceramico-metallico ad alte prestazioni ACOM 4CX800A con dissipazione di placca di 800 W (raffreddamento ad aria forzata, pilotato da griglia) per la massima efficienza.

Fino alla fine del 2023, l'amplificatore è stato prodotto con valvola Svetlana GU74B (4CX800A).

Monitoraggio e protezione permanenti delle correnti di placca e di griglia

Il Bias Optimizer riduce al minimo il calore dissipato dalla valvola, garantendone la longevità.

Protezione da alta tensione

Il design dell'alimentatore ad alta tensione elimina il rischio di transitori di accensione che possano danneggiare i dispositivi sensibili collegati allo stesso circuito di linea (rete). Inoltre, l'amplificatore può essere configurato per 8 diverse tensioni di linea nominali: 100, 110, 120, 200, 210, 220, 230 o 240 V CA, 50 o 60 Hz.
