Copertura di frequenza

Tutte le bande amatoriali da 1,8 a 54 MHz:

• 1,800 - 2,000 MHz (banda 160 m)
• 3,500 - 4,000 MHz (banda 80 m)
• 5,020 - 5,455 MHz (banda 60 m)*
• 7,000 - 7,300 MHz (banda 40 m)
• 10,100 - 10,150 MHz (banda 30 m)
• 14,000 - 14,350 MHz (banda 20 m)
• 18,068 - 18,168 MHz (banda 17 m)
• 21,000 - 21,450 MHz (banda 15 m)
• 24,890 - 24,990 MHz (banda 12 m)
• 28,000 - 29,700 MHz (banda 10 m)
• 50,000 - 54.000 MHz (banda 6 m)*

(*) Fare riferimento ai piani di banda e alle leggi regionali applicabili per assegnazioni e limitazioni specifiche;

Potenza di uscita nominale

1500 W, PEP o portante continua, nessun limite di modo;

Distorsione di intermodulazione (IMD3)

Migliore di 30 dB al di sotto del PEP nominale;

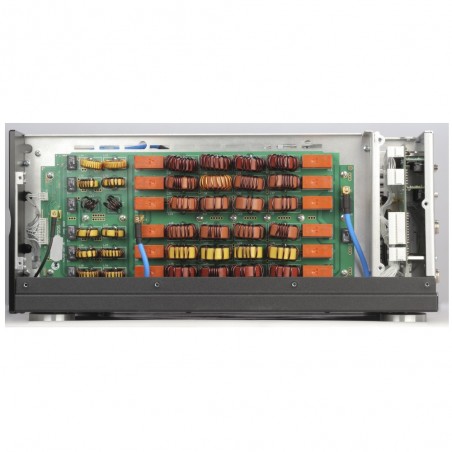

Soppressione delle emissioni armoniche e parassite in uscita

1,8-29,7 MHz - migliore di 60 dB al di sotto dell'uscita nominale;

50-54 MHz - migliore di 70 dB al di sotto dell'uscita nominale;

Impedenze di ingresso e uscita

• Valore nominale: 50 Ohm sbilanciati, connettori di tipo UHF (SO-239A);
• Ingresso: Banda larga, SWR inferiore a 1,2 (tipicamente 1,1), intervallo continuo 1,8-54 MHz senza risintonizzazione o commutazione;
• Bypass RF: SWR - inferiore a 1,1, 1,8-54 MHz;
• Uscita: si consiglia un ROS dell'antenna inferiore a 1,5; è consentito un ROS fino a 3 con riduzione proporzionale della potenza;

Guadagno di potenza RF

14 dB ±1 dB (tipicamente 60 W di potenza per 1500 W di potenza in uscita);

Tensione di alimentazione di rete

200-240 V CA, ±10% (limiti 180-264 V CA), 50-60 Hz, monofase;

Consumo di corrente di rete alla potenza di uscita nominale

Fino a 3300 VA;

Fattore di potenza pari o superiore a 0,95 (corrente corretta con PFC);

Consumo di corrente di rete in modalità a basso consumo energetico (attesa)

Meno di 1 VA;

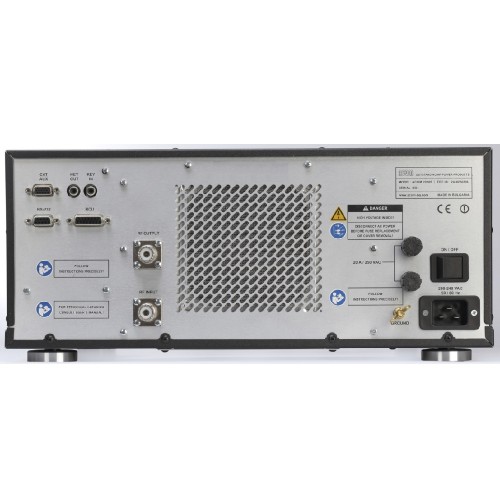

Controllo di ricezione/trasmissione

KEY-IN - Connettore RCA Phono

• Tensione applicata all'uscita di manipolazione del ricetrasmettitore - fino a +12 V;
• Flusso di corrente a circuito chiuso all'uscita di manipolazione del ricetrasmettitore - fino a 6 mA;

KEY-OUT - Connettore Phono RCA open-drain

• Resistenza di uscita: non superiore a 120 Ohm;
• Tensione massima consentita a circuito aperto proveniente dal collegamento di dispositivi esterni: +50 V;
• Flusso di corrente massimo consentito a circuito chiuso da dispositivi esterni: 20 mA;

Tempo minimo richiesto di sequenziamento tra l'invio di una richiesta di trasmissione (segnale KEY-IN "massa in trasmissione") e l'applicazione della potenza di pilotaggio RF al connettore RF INPUT per la commutazione sicura da ricezione a trasmissione: 10 ms.

Lunghezza del cavo Amplificatore - RCU

1,5 m;

Lunghezza massima del cavo fino a 6 m;

Invece del cavo RCU-Amp più lungo, si consiglia di collegare l'amplificatore a una rete Ethernet e di utilizzare le sue funzionalità di controllo remoto tramite un computer;

Sicurezza e compatibilità elettromagnetica

Conforme ai requisiti CE di sicurezza e compatibilità elettromagnetica dell'Unione Europea;

Conforme alle normative della Federal Communications Commission (FCC) degli Stati Uniti - Identificativo FCC: 2AJXZ2020S, Data di concessione: 25 febbraio 2022;

Dimensioni e peso (in funzione, esclusi i cavi collegati)

Amplificatore, LxPxA: 428x425x190 mm, 21,9 kg (16,9x16,8x7,5 pollici, 48,3 libbre);

Telecomando, LxPxA: 204x144x92 mm, 0,9 kg (8,1x5,7x3,7 pollici, 2,0 libbre);

Dimensioni e peso per la spedizione

LxPxA: circa 740x600x370 mm, 29,0 kg (29,2x23,7x14,6 pollici, 64,0 libbre);

Contattateci per i dettagli sulla spedizione;

Ambienti operativi

• Intervallo di temperatura: da -10 a +40 gradi Celsius (da 14 a 104 gradi F);
• Umidità relativa dell'aria: fino al 95% a +35 gradi Celsius (95 gradi F);
• Altitudine sul livello del mare: fino a 3050 m (10000 piedi) senza deterioramento della potenza in uscita.

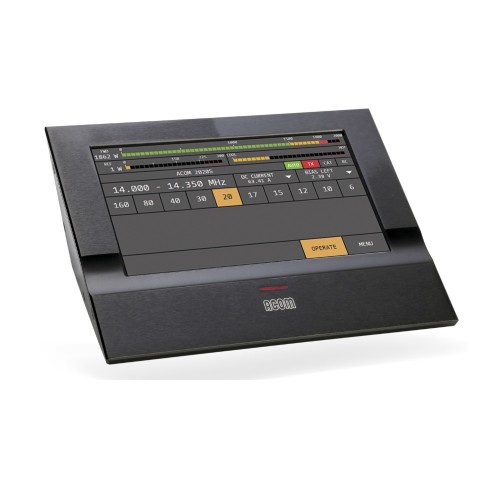

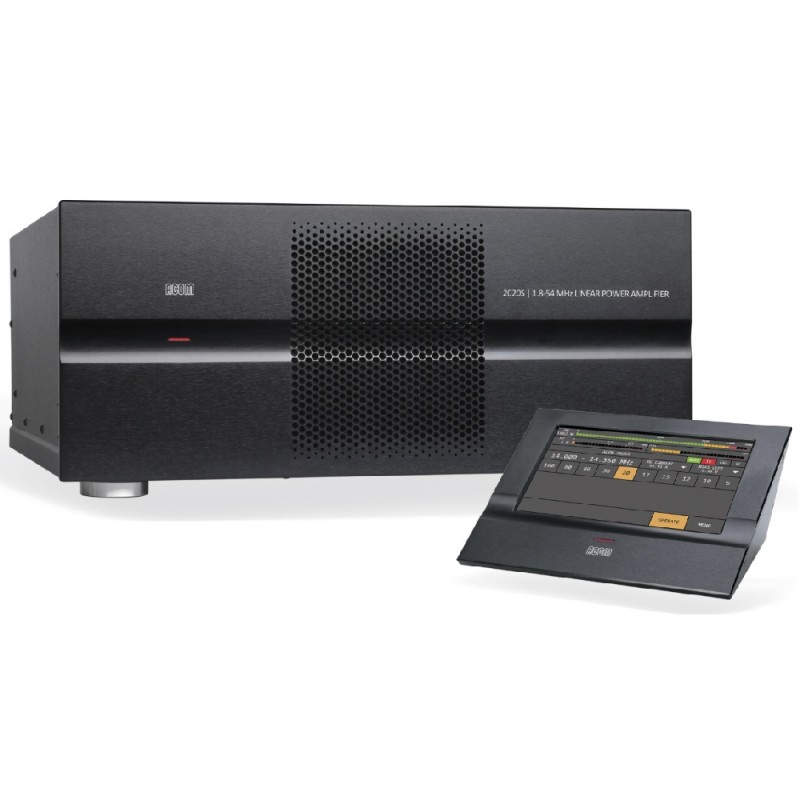

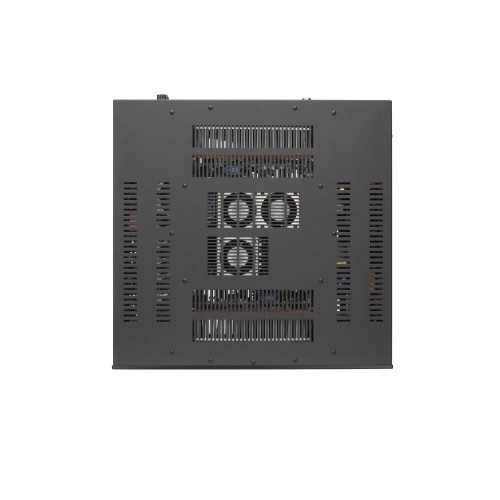

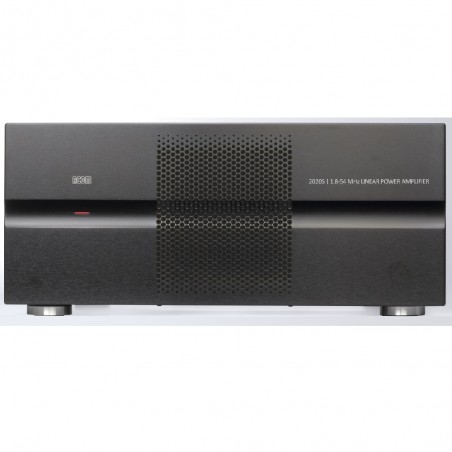

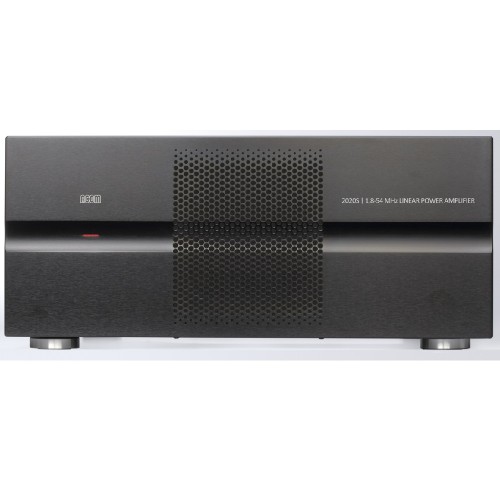

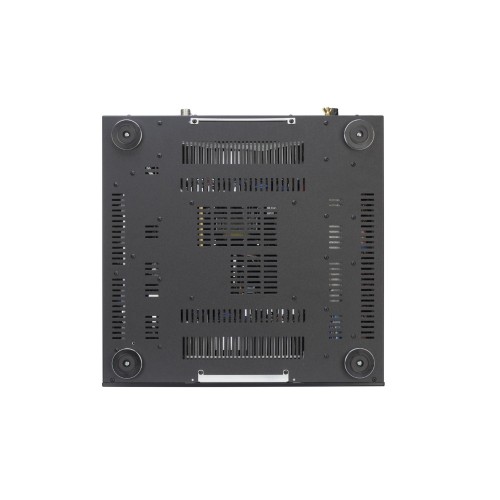

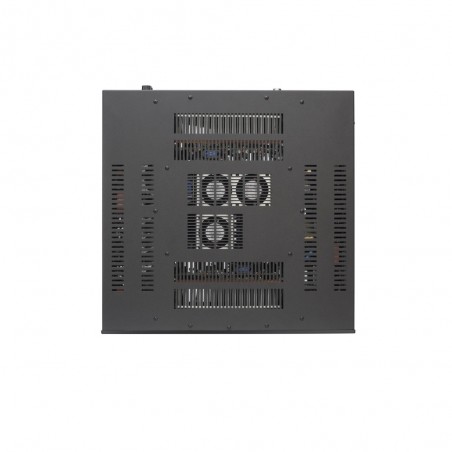

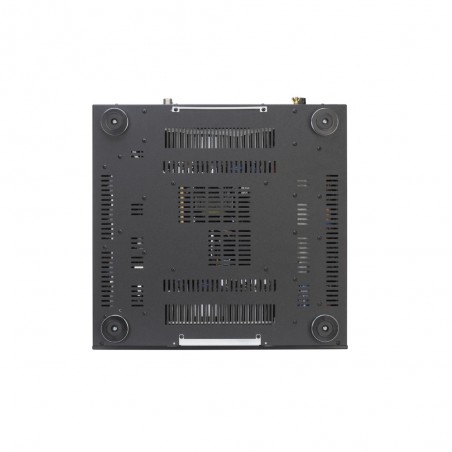

L'ACOM 2020S è un amplificatore lineare a stato solido da 1500 W, robusto e all'avanguardia, che copre tutte le bande amatoriali da 1,8 a 54 MHz. È dotato di un'unità di controllo remoto modello R05 con le informazioni operative visualizzate su un touchscreen a colori multifunzione ad alta risoluzione. Tutti gli indicatori e i comandi (ad eccezione dell'interruttore di rete principale e dell'indicatore di alimentazione) sono accessibili tramite il telecomando touchscreen, mentre tutti i comandi immessi nel telecomando sono gestiti tramite menu. L'ACOM 2020S è dotato di serie di interfaccia Ethernet che ne facilita l'utilizzo nelle stazioni radio gestite da remoto.

Facile da usare

Il funzionamento complessivo dell'ACOM 2020S è estremamente semplificato: i menu del touchscreen sono intuitivi e facili da seguire e non sono richieste competenze specifiche da parte dell'operatore per cambiare banda di frequenza.

Controllo automatico intuitivo

Quando collegato a un ricetrasmettitore con funzionalità CAT, l'amplificatore seguirà la frequenza operativa e cambierà banda di conseguenza. Anche se non collegato tramite CAT, l'amplificatore monitora la frequenza del segnale in ingresso tramite il frequenzimetro integrato e cambia automaticamente banda.

Display a colori ad alta risoluzione con touch screen

Le indicazioni sullo stato dell'amplificatore sono spiegate tramite testo dettagliato visualizzato sul display touch a colori ad alta risoluzione da 7" dell'RCU (155x90 mm, 1024x600 pixel e colore a 24 bit). Tutti gli indicatori e i controlli (ad eccezione dell'interruttore di rete principale e dell'indicatore di alimentazione) sono accessibili tramite il touch screen dell'RCU, così come tutti i comandi immessi nell'RCU sono gestiti tramite menu.

Indipendente dal ricetrasmettitore

Compatibile con tutti i modelli di ricetrasmettitore - non necessita di segnali speciali: sono sufficienti la messa a terra in trasmissione e la potenza di pilotaggio RF.

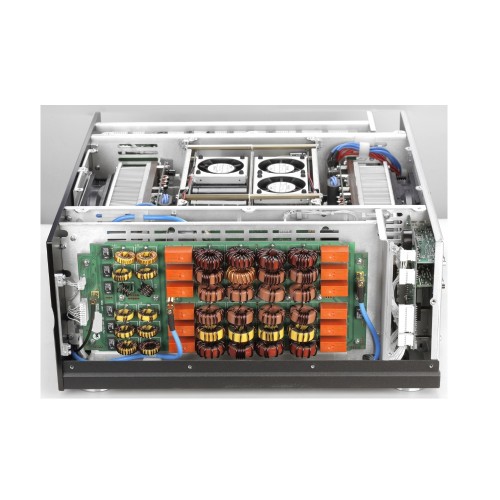

Due moduli di potenza

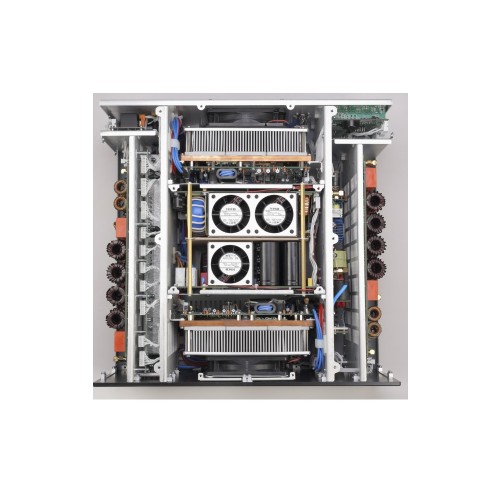

Utilizza due potenti moduli nella tecnica di splitting/combining della potenza.

Tecnologia a transistor LDMOS

I due stadi finali PA utilizzano un robusto transistor LDMOS.

Circuito di ingresso a banda larga

Circuito di ingresso a banda larga, che fornisce un carico del ricetrasmettitore perfetto con ROS inferiore a 1,2 (tipicamente 1,1), senza risintonizzazione su tutta la gamma di frequenze da 1,8 a 54 MHz.

Intelligenza

Si autogestisce durante il funzionamento tramite circuiti di protezione a funzionamento continuo in tutte le modalità. L'operatore può monitorare 11 (undici) parametri dell'amplificatore in funzione.

Manutenzione semplice

Dati dettagliati (55 parametri) relativi a ciascuno degli ultimi 28 interventi di protezione da guasti gravi vengono memorizzati nella memoria dell'amplificatore.

Possibilità di controllo remoto

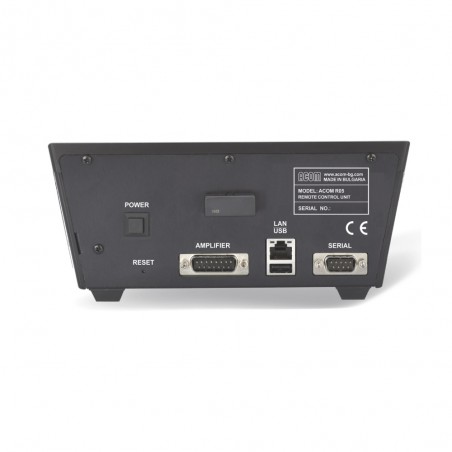

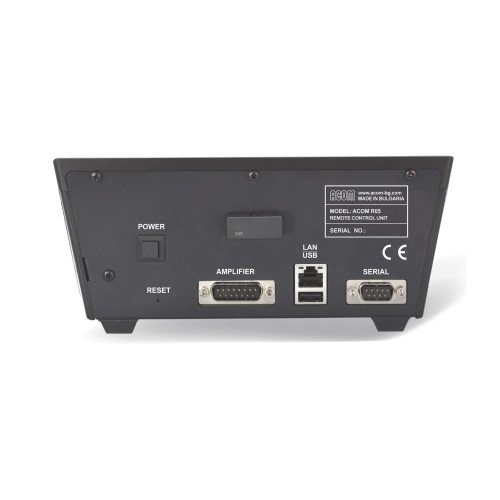

Controllo remoto tramite Internet tramite un'interfaccia Web integrata e una porta LAN Ethernet (RJ45), situata sul pannello posteriore dell'RCU.

​Costruzione compatta

Costruzione estremamente compatta con alimentatore switching integrato (SMPS) che funziona con un intervallo di tensione di rete esteso di 200-240 V CA, ±10% (valori limite 180-264 V CA), senza commutazione interna. La corrente assorbita è puramente sinusoidale, con correzione del fattore di potenza (PFC) e corrente di spunto limitata. Questo rende il funzionamento di reti e generatori instabili semplice e senza problemi.

Compatibilità elettromagnetica

Conforme Conforme ai requisiti di compatibilità elettromagnetica (EMC) CE e alle normative FCC. Perfetta compatibilità sia con dispositivi altamente sensibili che con i dispositivi più potenti presenti nelle stazioni radio (ricevitori, computer, altri amplificatori) grazie al PFC utilizzato e ai filtri a radiofrequenza integrati.
