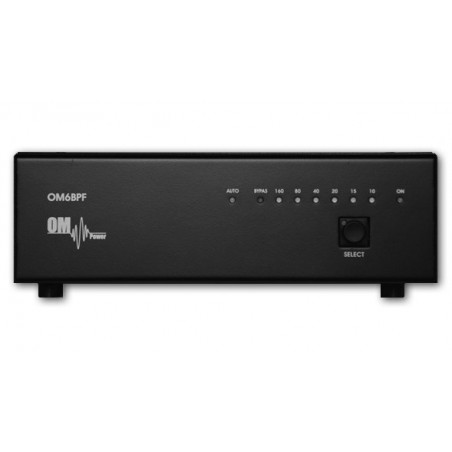

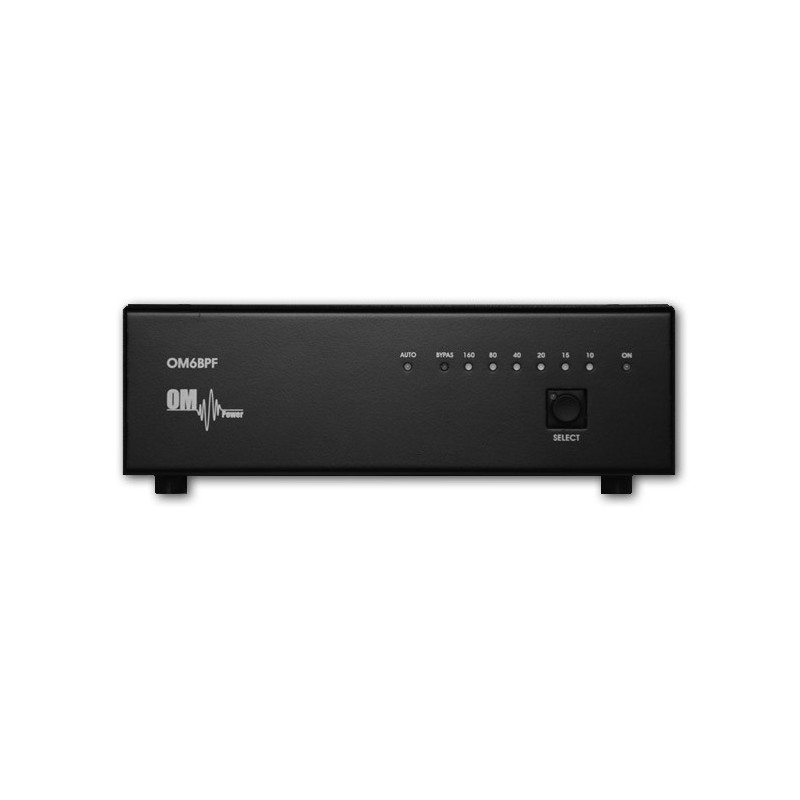

OM POWER OM6BPF BAND PASS FILTER

OM POWER OM6BPF BAND PASS FILTER OM POWER

OM POWER OM6BPF BAND PASS FILTER

855,79 €
IVA inclusa
OM POWER
OM6BPF
Quantità
In pronta consegna

DESCRIZIONE GENERALE:

Il Band Pass Filter OM6BPF, è stato progettato per tutte le bande amatoriali onde corte da 1,8 fino a 29 MHz (escluse le WARC) per una potenza di 200W.

SPECIFICHE:

- La copertura in frequenza: bande amatoriali 1,8-29,7 MHz escluse le WARC;

- Design: 3 filtri risonatore;

- Potenza: 200 W in SSB, CW, RTTY, AM e FM;

- Impedenza di ingresso: 50 Ohm;

- SWR: Meno di 1,2: 1 in tutta la banda;

- Impedenza di uscita: 50 Ohm sbilanciato;

- Perdita di inserzione: molto bassa grazie a un Q altissimo, tarato a mano per le massime prestazioni;

- Metodi di controllo: automatico con Yaesu, Icom, Elecraft, OM amplificatori di potenza automatico, Band Decoder per dispositivi esempio microHAM;

- Alimentazione: esterna da + 12V a 15V;

- INDICATORI LED:

- Modalità automatica

- Indicazioni banda

- Modalità bypass

- Dimensioni: 210 x 75 x 320 mm (larghezza x altezza x profondità);

- Peso: 2,3 kg

Misure tipiche di reject in banda

MHz max. loss (dB) max. SWR Crossband minimum loss (dB)
1.8 0.25 1.1 3.5 MHz 7 MHz 14 MHz 21 MHz 28 MHz
2.0 0.25 1.1 47 70 60 53 70
3.5 0.25 1.1 1.85 MHz 7 MHz 14 MHz 21 MHz 28 MHz
3.8 0.25 1.1 42 46 60 55 50
7.0 0.3 1.15 1.85 MHz 3.5 MHz 14 MHz 21 MHz 28 MHz
7.3 0.3 1.15 66 46 70 55 47
14.0 0.3 1.15 1.85 MHz 3.5 MHz 7 MHz 21 MHz 28 MHz
14.4 0.3 1.15 80 62 41 38 60
21.0 0.4 1.2 1.85 MHz 3.5 MHz 7 MHz 14 MHz 28 MHz
21.5 0.4 1.2 75 75 65 35 58
28.0 0.4 1.2 1.85 MHz 3.5 MHz 7 MHz 14 MHz 21 MHz
29.7 0.4 1.2 80 90 70 47 27

Tipica risposta del filtro

160m band

80m band

40m band

20m band

15m band

10m band

OM6BPF
