DESCRIZIONE GENERALE:

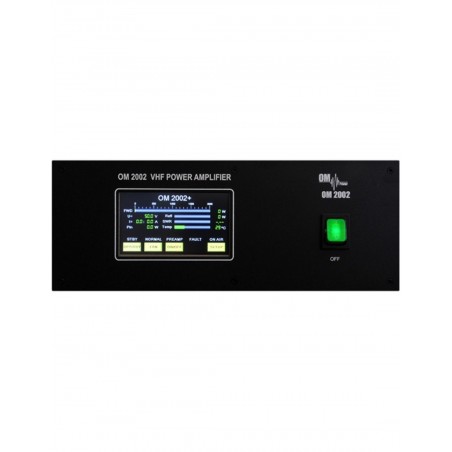

Lo stato solido amplificatore OM2002 + è stato progettato per 144 MHz bande amatoriali da 144 fino a 146 MHZ e tutte le modalità. E 'dotato di transistor Freescale.

SPECIFICHE:

- Copertura di frequenza: VHF bande amatoriali 144-146 MHz;

- Potenza di uscita: 1800W CW, 1600W e 1600W SSB AM, FM e modi digitali, duty cycle del 50%;

- Drive Power: da 7 a 15 W per il potere 1800W piena potenza;

- Impedenza di ingresso: 50 Ohm, ROS <1,3: 1;

- l'amplificazione di uscita 23 dB;

- SWR massima di uscita: 1,9: 1 per il potere 1800W piena potenza;

- Protezione SWR: la commutazione automatica di soggiorno, quando riflette il potere è 180W o superiore;

- Distorsione di intermodulazione: - 32 dBc;

- Soppressione delle armoniche: <-70 dBc;

- Transistor: 2x MRFE6VP61K25HR6;

- ventilatore 2pc assiale (più freddo) + 1 ventola assiale (alimentazione): dispositivo di raffreddamento;

- Alimentazione: 100 - 250 V AC, 50 - 60Hz;

- Alimentatori interni: modalità di commutazione 50V DC PS, 12V DC per circuiti logici e di protezione;

CIRCUITI DI PROTEZIONE:

- VSWR troppo alta;

- Corrente troppo alta Drain;

- Potenza di ingresso troppo alta;

- Potenza di uscita troppo alta;

- Potenza riflessa troppo alta;

- Guadagno troppo basso;

- Tensione continua troppo bassa;

- Temperatura interna troppo alta;

- Indicazioni sul display: 4,3 "Touch Screen Display 480x272 pixel;

- Dimensioni: 318 millimetri x 144 millimetri x 362 millimetri [12.5 "x 5.7" x 14.3 "] (larghezza x altezza x profondità);

- Peso: 11.1 kg (24.4 lb);

Connessione LAN

Unità remota si interfaccia alla LAN via XPORT fatta da Lantronix (tipo XP1001000-05R). Maggiori informazioni sono disponibili all'indirizzo www.lantronix.com

Impostazioni di fabbrica di XPORT sono:

- Indirizzo IP: 192.168.1.233;
- Mask: 255.255.255.0;
- Gateway: 192.168.1.1;

Queste sono le impostazioni predefinite rigorosamente. È possibile modificare qualsiasi di questi andando XPORT GUI web tramite il browser web. Si consiglia di non cambiare altri parametri dell'interfaccia XPORT la perdita di comunicazione può essere causato da questo modo. Non vi è alcun nome utente o la password di default. Si consiglia vivamente di garantire interfaccia web con nome utente e password.

Per il controllo remoto via LAN e uno speciale software di monitoraggio è necessario. E 'disponibile gratuitamente, può essere scaricato dal seguente indirizzo: https://www.om-power.com/download
