I nuovi ID-RP4010V sono ripetitori digitali completamente riprogettati, basati sulle più recenti tecnologie ed operanti a 430 MHz compatibili con D-STAR e FM analogico per il funzionamento eventualmente anche in modalità mista.

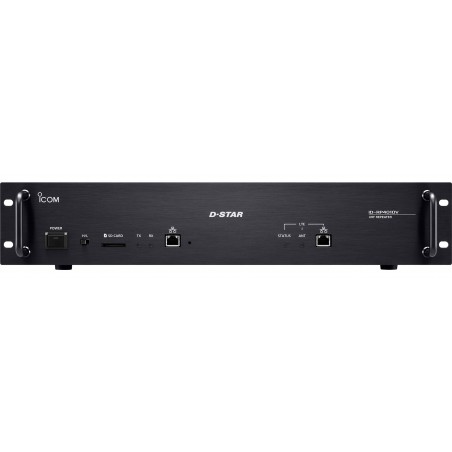

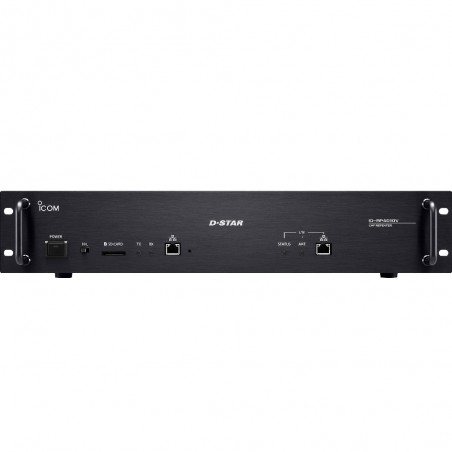

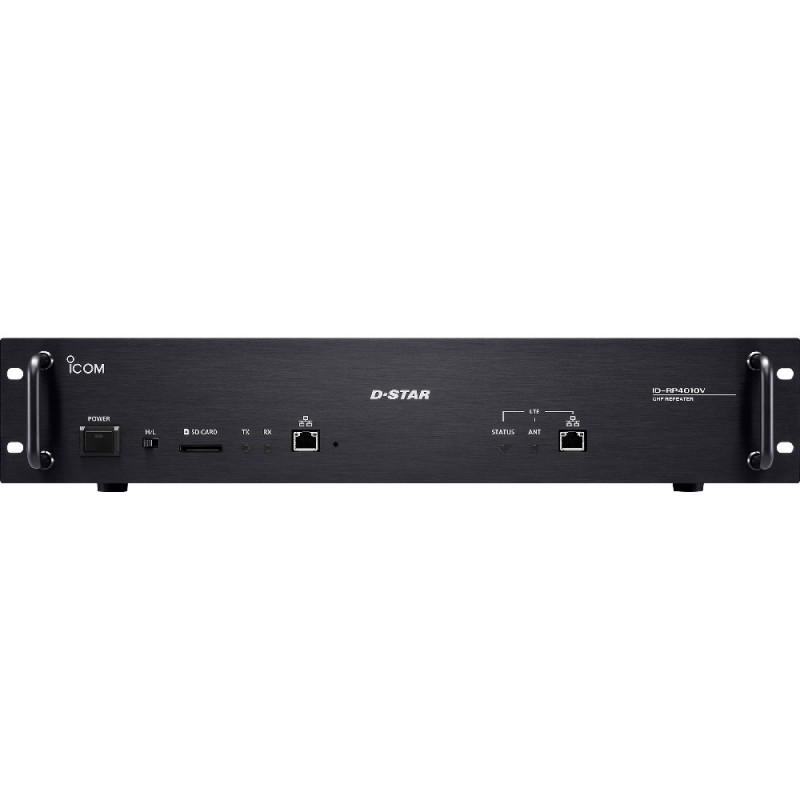

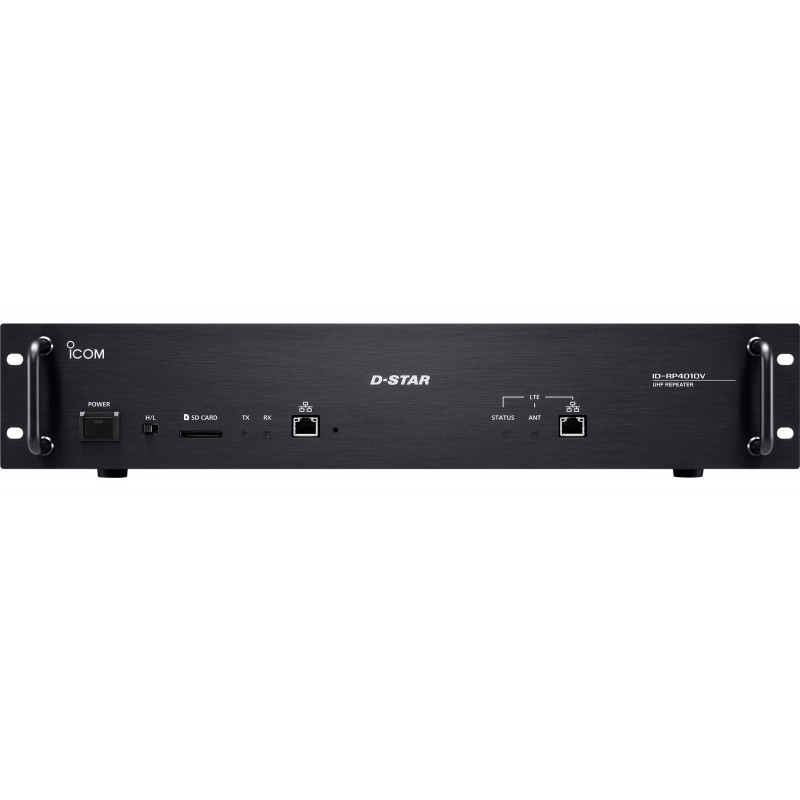

ID-RP4010V Ripetitore UHF 70cm (430 MHz, DV/FM)

Questi ripetitori utilizzano la tecnologia a campionamento diretto in RF per le bande di frequenza 430-440 MHz. Tale tecnologia è una peculiarità degli apparati SDR (Software Defined Radio), è una soluzione tecnica che consente di ridurre la complessità hardware e rappresenta un cambiamento importante nel mondo delle radio amatoriali.

Rispetto ai ripetitori della precedente generazione, sfruttando il metodo di campionamento diretto in RF e l'elaborazione dei segnali nel dominio digitale FPGA, hanno migliorato la sensibilità del ricevitore, migliorando notevolmente il rapporto segnale/rumore ed eliminato la distorsione.

Questi nuovi ripetitori D-STAR dispongono inoltre della funzione di controller integrata (il controller non è più richiesto) ma sono anche compatibili con il controller ripetitore esterno, ID-RP2C. È possibile quindi sostituire un ripetitore D-STAR vecchia serie esistente che utilizza il controller ID-RP2C con un ripetitore nuova serie.

Ogni ripetitore può funzionare come ripetitore indipendente per trasmettere i segnali ricevuti. Quando si collegano i ripetitori con un cavo Ethernet, è possibile il funzionamento cross-band.

Installando l'unità LTE opzionale UX-262, il ripetitore può essere collegato direttamente a una rete LTE* e a Internet. Quando si utilizzano più moduli ripetitori in un sito, è possibile condividere una rete LTE con più moduli ripetitori (fino a 4 moduli).

* Copertura di rete fornita da una scheda SIM dati generalmente disponibile. Per la SIM Internet è necessario un indirizzo IP statico.

Funzionamento ad alto ciclo di lavoro

Impiegando un amplificatore di potenza ad alte prestazioni, i ripetitori ID-RP4010V possono sopportare fino a 60 minuti di trasmissione continua e fornire un funzionamento affidabile ad alto ciclo di lavoro con un'uscita RF fino a 25 W di potenza.

Altre caratteristiche:

• Rack 19″ altezza 2U
• Trasmettitore ID CW/ID vocale
• Slot per scheda SD per l'aggiornamento del firmware, il salvataggio dei dati di impostazione e l'audio dell'ID vocale in modalità FM
• Ingresso segnale di riferimento a 10 MHz
• Gamma frequenza (MHz): TX/RX: 430–440 MHz
• Tipo di emissione: F3E (FM), F7W (DV), F2A (ID CW in FM)
• Stabilità in frequenza: ±0.5 ppm o migliore (–10 °C to +50 °C)
• Velocità di trasferimento: 4,8 kbps (modalità DV)
• Connettori antenna: N
• Alimentazione: 13,8 V CC ±15% (negativo a massa)
• Consumo TX: < 7 A (alta potenza) 3 A (bassa potenza)
• Consumo RX: < 1,8 A
• Temperatura operativa: −10 °C to +50 °C
• Dimensioni (L × A × P): 482 × 88 × 275 mm
• Peso (circa): 6 Kg
• Potenza di trasmissione (alta/bassa): 25-2,5 W
• Modulazione: GMSK (solo DV) / FM a reattanza digitale
• Larghezza di banda occupata: < 6 kHz (DV)
• Massima deviazione di frequenza: ±2,5 kHz (FM stretta) / ±5,0 kHz (FM larga)
• Emissioni spurie: Armoniche < –61,8 dB / Emissioni fuori banda < –60 dB
• Sistema di ricezione: Campionamento diretto RF
• Sensibilità FM: < –15 dBμV (0,18 μV) @12 dB SINAD
• Sensibilità DV: < –13 dBμV (0,22 μV) @1% BER (PN9)
• Selettività FM: (BW: 15 kHz) > 12,0 kHz/–6 dB, < 20 kHz/–60 dB
• Selettività DV: < –50 dB
• Intermodulazione: < –60 dB
• Risposta spuria: < 2 nW (–57 dBm)
• Rifiuto spurio e di immagine: > 55 dB

• Dotazione

• Cavo di alimentazione CC (3 m)
• Cavo Ethernet (0,6 m)
• Cavo USB (1 m)
• Fusibili
• Supporti in gomma
• Chiave a brugola
