NISSEI NS-520A ANALIZZATORE ANTENNA

NISSEI NS-520A ANALIZZATORE ANTENNA

Altri dettagli

NS-520A
Nuovo prodotto

255,00 €IVA incl.

Questo prodotto non è più disponibile
Ordina ora per ricevere il tuo pacco Mercoledì 19 Dicembre 2018
  • Spese di spedizione:
  • GLS : 6,20 €
  • Ritiro in negozio : 0,00 €


Altre informazioni

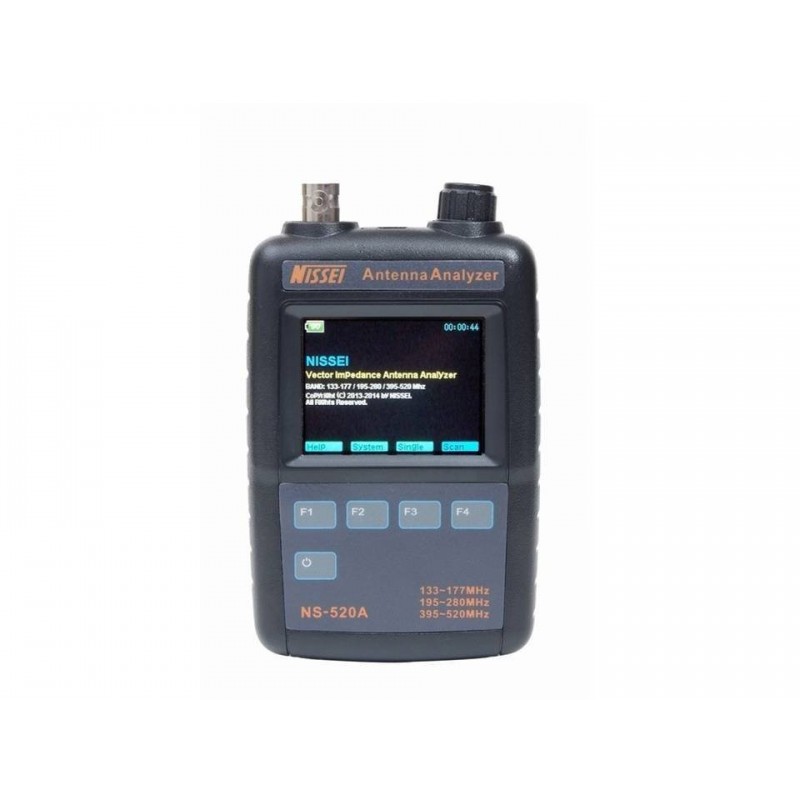

Il buon funzionamento di un'antenna è il requisito principale per il buon funzionamento di qualsiasi stazione radio. È inutile avere un RTX top di gamma, per quanto costoso possa essere, e poi trascurare il sistema d'antenna. Ecco allora la necessità di poter disporre di uno strumento per mettere a punto le nostre antenne. Gli analizzatori d'antenna NISSEI sono lo strumento ideale per verificare e regolare la risonanza delle Vostre antenne. L' NS-60A con un range di frequenza che si estende da 0,5 MHz a 60 MHz, è lo strumento adatto per chi opera nella banda delle decametriche, mentre il nuovo NS-520A è adatto per antenne in banda VHF e UHF. Sull'ampio display TFT a colori da 2” (240x320 QVGA) è possibile visualizzare graficamente e in maniera molto intuitiva il funzionamento di un'antenna. Le principali funzioni di misura comprendono il rapporto SWR, la resistenza R, la reattanza X, l'impedenza complessa Z=R+jX. Con questo strumento è facile ricercare la frequenza di risonanza di un'antenna e quindi si rivela un utile ausilio nella taratura del nostro sistema radiante. L'uso è estremamente facile e le ridotte dimensioni ne consentono un uso portatile. È' alimentato con una batteria da 3,7 volt a polimeri litio da 1800 mAh (ricaricabile con presa micro USB) che garantisce un'elevata autonomia. Il display è estremamente efficiente e risulta ben visibile anche in luce diurna, senza costringere l'operatore a contorsioni varie per evitare i riflessi. Può essere usato anche come generatore di segnali in HF oppure come misuratore di campo. L'impedenza caratteristica è 50 ohm e il connettore di ingresso è di tipo BNC. Con questo strumento nello shack sarà quasi impossibile avere un'antenna “malfunzionante”…..

Gli analizzatori d'antenna NISSEI serie NS- permettono la verifica dei parametri delle antenne con impedenza 50 ?, permette la precisa misura della reattanza X, delle onde stazionarie (ROS), della resistenza R e i parametri di impedenza complessa Z. Ideale per verificare e regolare la risonanza di antenne in onde corte e la loro larghezza di banda.

Principali funzioni di misura e caratteristiche:

- rapporto SWR dell'antenna sul display grafico nella banda di frequenza selezionata,
- impedenza d'antenna (Z=R+jX)
- resistenza (R) dell' antenna
- reattanza (X), sul display grafico in una gamma di frequenza selezionata,
- ricerca rapida della frequenza di risonanza dell'antenna, quindi molto utile nella taratura di un' antenna,
- per uso portatile grazie alle ridotte dimensioni,
- di semplice e intuitivo utilizzo,
- robusto, preciso e resistente alle interferenze ambientali,
- autonomia elevata grazie alla batteria al litio
- display LCD a colori molto efficiente e ben visibile anche con la luce diurna,
- utile anche come generatore di segnali in HF oppure come misuratore di campo.


Caratteristiche tecniche principali:

Frequenze operative: da 0,5 a 60MHz NS-60A - 133-177 / 195-280 / 395-520MHzNS-520A
Display : LCD a colori 16M, 2” (240x 330 QVGA)
VSWR: 1,00-99,99
Stabilità di frequenza: NS-60A migliore di 3 PPM, NS-520A migliore di 0,5PPM
Passo di frequenza: NS-60A 100Hz min, NS-520A 1000Hz
Livello di uscita: NS-60A 1dBm parametri caratteristici @ 14MHz, NS-520A 3dBm parametri caratteristici a 438,5MHz
Larghezza di banda di scansione: NS-60A 300K/600KHz/1.2M/2.4M/6M/12M/24M/48MHz, NS-520A300KHz/1,5M/3M/6M/12M/24M/42M/75MHz (quest'ultima solo nella banda UHF)
Step di scansione: NS-60A 0,1/1/10/100/1000Hz (correlati alla larghezza di banda di scansione), NS-520A1/5/10/20/40/80/140/250KHz (quest'ultima solo nella banda UHF)
Impedenza resistenza reattanza: 0.1- 999,9 ?
Alimentazione: 3.7V 1800mAH ai polimeri di litio (in dotazione)
Connettore di ricarica: connettore standard USB Micro 5-5,5Vcc 500mA ( il cavetto di ricarica con connettori USB/USB-micro è in dotazione al prodotto)
Connettore d'antenna: BNC 50?
Indicatore di carica: carica (rosso ), la carica è completata (verde ), guasto ( lampeggiante)
