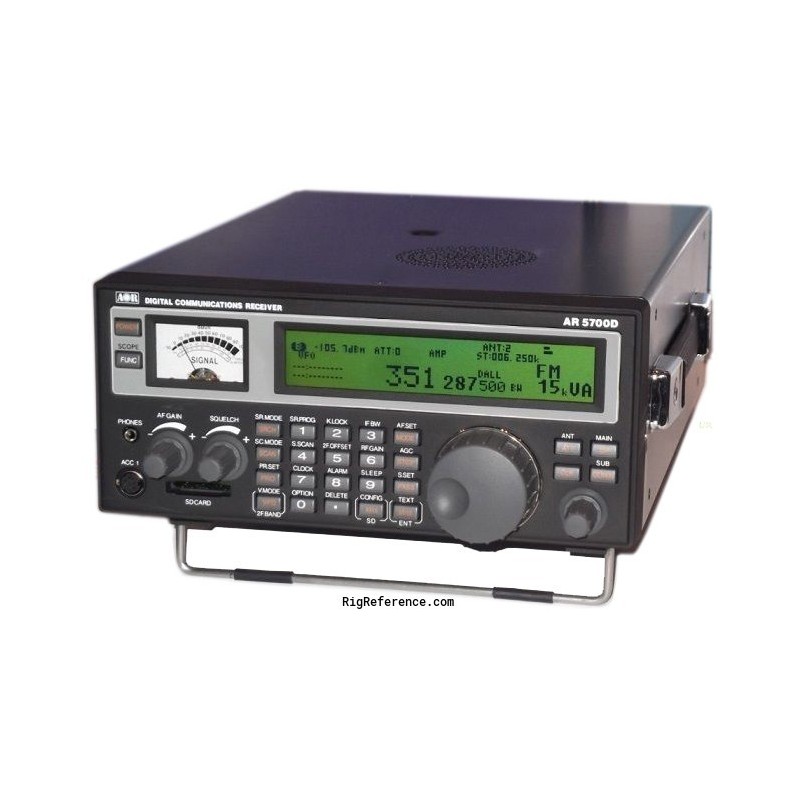

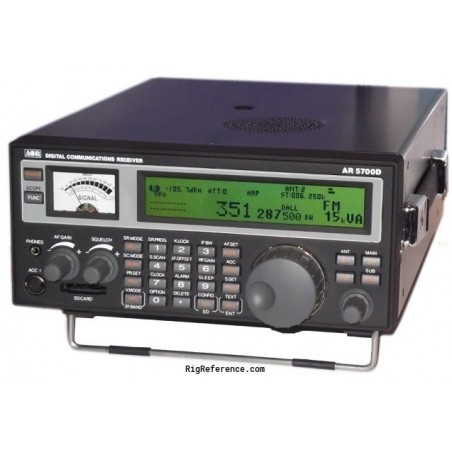

Alcune delle sue eccezionali caratteristiche sono:
• ricezione segnali analogici in FM, FM-stereo, Am sincrona, USB, LSB, CW, I/Q
analogica e FM video
• ricezione segnali digitali TETRA (TDM e TTC trunking con slot), DMR (tier 1 e Tier 2
con codice colore e numero slot), ICOM D-STAR , YAESU C-4FM, ALINCO EJ47, D-CR
(user ID 15 bit scramble code), MXDN (6,25KHz RAN code 15 bit scramble code), P25
fase 1 (solo modo convenzionale, NAC code), dPMR Tier 1
• 5 VFO e 2000 memorie in 40 banchi da 50 locazioni ciascuno, con un canale
prioritario
• Elaborazione del segnale digitale: I segnali di ingresso dopo IF 45,05 MHz vengono
convertiti da analogico a digitale da un processore DSP. Non vi è AGC nell'unità di
elaborazione analogica, poiché tutta l'elaborazione, inclusa AGC, viene eseguita da
DSP.
• Front-end analogico ad alte prestazioni: l'elaborazione del segnale analogico viene
eseguita da un filtro costante di distribuzione simulato al computer e ad alte
prestazioni.
• Oscillatore locale DDS: invece del metodo PLL convenzionale, la prima frequenza
locale è prodotta mediante sintesi digitale diretta. Tale metodo consente la
commutazione di frequenza ad alta velocità.
• Uscita IF: viene emesso un IF analogico con larghezza di banda di 15 MHz (+/- 7,5
Mhz).
• Uscita I / Q digitale: un segnale I / Q digitale di 0,9 MHz viene emesso tramite
un'interfaccia USB 2.0.
• Riferimento di frequenza ad alta precisione: la stabilità della frequenza di 0,01 ppm
dell'oscillatore master interno da 10 MHz si ottiene quando si utilizza l'unità
ricevitore GPS opzionale.
• Analizzatore FFT: grazie al processore FFT di bordo, i dati ad ampio spettro da 10
MHz possono essere trasmessi ad alta velocità via seriale.
• Demodulazione video: collegando un monitor TV esterno, è possibile demodulare il
segnale delle telecamere di sicurezza a modulazione FM e delle trasmissioni TV
analogiche. Quando si collega il monitor TV, è possibile controllare il video
demodulato. Non compatibile con la televisione digitale terrestre.
• Monitoraggio simultaneo: ricezione a 2 bande, ricezione offset, tripla ricezione

Slot per scheda SD È possibile registrare l'audio ricevuto, analogico e digitale
decodificato, nonché i registri.
• Uscita I / Q analogica 12kHz: Consente la decodifica delle trasmissioni DRM tramite
PC e software di terze parti dedicato.
• Campionamento diretto HF Quando si ricevono segnali HF, i segnali vengono
convertiti direttamente in digitale senza entrare nel mixer. Ciò consente ottime
caratteristiche di linearità.
• Step di frequenza: da 1 Hz a 999,999KHz
• Filtri IF: 200Hz, 500Hz, 1kHz, 3kHz, 6kHz, 15kHz, 30kHz, 100kHz, 200kHz , mentre nei
modi digitali è automatica e non modificabile
• Elevata potenza audio >1.5W su 8Ω

Sul retro del ricevitore sono presenti le seguenti connessioni:
• Presa ANT 1 connettore N (50Ω) solo per frequenze superiori a 25 Mhz.
• Presa ANT 2 connettore N (50Ω) per tutte le frequenze, incluso HF
• Presa ACC2 per collegare l'unità di selezione dell'antenna opzionale.
• Presa di tipo VIDEO OUT, tipo RCA (75Ω 1 V p-p) uscita per l'immagine di un seganle
demodulato video analogico
• presa 10MHz IN, connettore SMA (50Ω), ingresso di riferimento esterno di 10MHz (2dBm ±
2dB).
• IF OUT, connettore BNC (50Ω), uscita IF analogica a 45,05 MHz con una larghezza di banda di
+/- 7,5 Mhz. (Il livello di uscita è + 10dBm rispetto all'ingresso dell'antenna)
• SP OUT, presa Jack mono da 3,5 mm (fino a 2 W con carico 8Ω), per connettersi a un
altoparlante esterno.
• LINE OUT, presa Jack stereo da 3,5 mm (600Ω -10dBm), per connettersi a un dispositivo di
registrazione esterno o un amplificatore audio. Può essere commutato per emettere un
segnale I/Q analogico largo 12kHz. Nella ricezione a doppia banda, la frequenza principale è
udibile sul lato destro e la frequenza secondaria sul lato sinistro.
• AUX-2 – connettore mini-DIN 8 poli
• I/Q OUT presa USB di tipo B che emette dati I/Q digitali (larghezza di banda 0,9 MHz) per PC.
• AUX1 presa maschio D-SUB 9 per il controllo seriale del ricevitore o per il collegamento
dell'opzionale unità controller Ethernet.
• Presa USB di tipo B per il controllo del ricevitore da PC.
• DC 12V presa di alimentazione, 10.7V~16 Vcc (2,0 A@12 V).
caratteristiche tecniche:
Frequency range 9kHz?3.7GHz
Tuning steps 1Hz?999.999kHz
Operation modes VFO (A?E), memory channel, memory channel scan, select scan, program search,

FFT search (cyber search), analog video demodulation

Analog receive modes
Digital receive modes
(encrypted signals not
supported)

FM, FM-stereo, AM, synchronous AM, USB, LSB, CW, analog I/Q, FM video.
D-STAR / GMSK / AMBE DV mode only
YAESU / C4FM / AMBE+2 V/D narrow mode only
ALINCO / GMSK / AMBE EJ47 (F1E) mode only

D-CR / C4FM / AMBE+2
NXDN / C4FM / AMBE+2 6.25kHz mode only
P25 Phase 1 / C4FM / IMBE Conventional mode only
dPMR / C4FM / AMBE+2 Tier 1 only
DMR / C4FMx2 / AMBE+2 Tier 1 and Tier 2 only
TETRA direct mode (T-DM) / π/4 shift QPSK / ACELP
TETRA traffic channel (T-TC) / π/4 shift QPSK / ACELP

Number of VFO's 5
Memory channels 2000 (50 channels x 40 memory banks). Banks customizable from 5 to 95 channels.
Priority channel 1
Select memory channels 100 (via memory banks)
Search banks 40
Pass frequencies 1230 (30 per memory bank + 30 for VFO search)
Typical scanning speed 100 channels / steps per second (for analog modes)
Temperature range 0°C?+50°C (32°F?122°F)
Frequency stability 0.1ppm (after 5 min. warm-up) or 0.01ppm with optional GPS unit.
Power requirements DC10.7V?16V (2.0A@12V)
Audio output >1.5W into 8Ω load
Current consumption Stand-by: Approx. 200mA, Max. audio: Approx. 1.8A
Grounding method Minus grounding
Dimensions Approx. 304mm(D) x 220mm(W) x 97mm(H) (excluding projections)
Weight Approx. 5kg
Circuit type 9kHz?25MHz: Direct conversion / 25MHz?3.7GHz: Double super heterodyne
Intermediate frequencies First: 321.95MHz / 412.05MHz Second: 45.05MHz
Demodulation method Digital signal processing
IF filter bandwidths 200Hz, 500Hz, 1kHz, 3kHz, 6kHz, 15kHz, 30kHz, 100kHz, 200kHz (choice is mode

dependent)
Automatically selected and non-changeable for digital modes.
Selectivity (typical values) CW 500Hz 380Hz (>-3dB) 500Hz (<-60dB)
AM 6kHz 5.5kHz (>-3dB) 6.9kHz (<-60dB)
SSB 3kHz 2.7kHz (>-3dB) 3.1kHz (<-60dB)
NFM 15kHz 14.2kHz (>-3dB) 15.6kHz (<-60dB)
WFM 200kHz 200kHz (>-3dB) 250kHz (<-60dB)
IIP3 (typical values) 14.1MHz +20dBm Preselector off
50MHz +6dBm Preamp off
620MHz +5dBm Preamp off
1250MHz +3dBm Preamp off
2450MHz +3dBm Preamp off

Spurious rejection (typical
values)

40kHz?25MHz >60dB Preamp off
25MHz?2GHz >60dB Preamp off
2.0GHz?3.7GHz >60dB Preamp off
Noise figure (typical values) 25MHz?1GHz <12dB Preamp off
1GHz?2.75GHz <16dB Preamp off
2.75GHz?3.7GHz <16dB Preamp off

Sensitivity SSB 10dB S/N 3kHz
40kHz ?50kHz <6.0μV
50kHz ?60kHz <4.0μV
60kHz ?80kHz <3.0μV
80kHz ?100kHz <1.5μV
100kHz ?25MHz <0.7μV
25MHz ?2.75GHz <0.5μV
2.75GHz ?3.7GHz <0.7μV
Simultaneous reception: (analog modes only)
Dual band reception
Offset reception
Triple reception

One frequency below and one above 25MHz.
Main frequency + sub-frequency within +/-5MHz from main frequency. Over 25MHz only.
Combination of one HF frequency + offset reception

Squelch modes CTCSS, DCS, data-mute
Demodulation support Auto-notch filter (NOTCH), de-noiser (NR), noise blanker (NB), analog voice descrambler (SCR), IF

shift (IF-SFT), CW pitch (CW PITCH), AGC, AFC, DTMF
FFT features FFT search (cyber search), spectrum display

Il ricevitore AR-5700D è fornito completo di: adattatore di alimetazione a 220Vac, scheda SD, 2
cavi USB e chiave di licenza AR-IQ III, oltre al manuale d'uso in inglese, manuale in italiano e
garazia RADIO-line di 3 anni.
